En guide til IP-klasser
IP-klassifisering er en standard som beskriver hvor godt et produkt er beskyttet mot støv og vann. I denne guiden går vi gjennom hva IP-kodene betyr, hvilke nivåer av beskyttelse som finnes, og hvordan du velger riktig klassifisering for dine behov.
Kunnskap
HVA ER EN IP-KLASSIFISERING?
IP-klassifisering, eller Ingress Protection, er en internasjonal standard som brukes for å beskrive hvor godt et produkt er beskyttet mot inntrengning av faste gjenstander og væsker. Klassifiseringen er spesielt viktig i tekniske sammenhenger, der det er avgjørende at produktene fungerer pålitelig selv under krevende forhold.
En IP-klassifisering består av to sifre som angir graden av beskyttelse:
- Det første sifferet viser beskyttelsen mot faste partikler, som støv eller små gjenstander. Skalaen går fra 0 (ingen beskyttelse) til 6 (helt støvtett).
- Det andre sifferet viser beskyttelsen mot vann. Her går skalaen fra 0 (ingen beskyttelse) til 9 (beskyttelse mot kraftige vannstråler og høytrykksspyling).
Hvorfor er IP-klassifisering VIKTIG?
Vi tilbyr mange produkter som er sertifisert i henhold til IP-standarder. Disse klassifiseringene hjelper deg med å velge riktig produkt for riktig miljø. Skal produktet brukes utendørs eller i et fuktig miljø? Velg en høy IP-klasse som beskytter mot vann. Trenger du beskyttelse mot støv, smuss eller små partikler? Da er et produkt med høy partikkelbeskyttelse det beste valget.
HVORDAN LESER DU IP-KODER?
Her er en guide som forklarer hvert enkelt siffer.
FØRSTE SIFFER (PARTIKKELBESKYTTELSE):
| SIFFer | BESKYTTELSESNIVÅ | EKSEMPEL |
|---|---|---|
| 0 |
|
|
| 1 | Beskyttelse mot gjenstander større enn 50 mm | En hånd eller større gjenstander |
| 2 | Beskyttelse mot gjenstander større enn 12,5 mm | Fingre eller verktøy |
| 3 | Beskyttelse mot gjenstander større enn 2,5 mm | Tykkere kabler eller verktøy |
| 4 | Beskyttelse mot gjenstander større enn 1 mm | Tynnere kabler eller skruer |
| 5 | Begrenset støvbeskyttelse – ikke helt tett, men beskyttet mot skadelige mengder støv | Egnet for industrielle miljøer |
| 6 | Helt støvtett | Fullstendig beskyttelse mot støv |
ANDRE SIFFER (vannbeskyttelse):
| SIFFER | BESKYTTELSESSNIVÅ | EKSEMPEL |
|---|---|---|
| 0 |
|
|
| 1 | Beskyttelse mot vertikalt dryppende vann | Kondens |
| 2 | Beskyttelse mot dryppende vann i 15° helling | Regn på en skrå flate |
| 3 | Beskyttelse mot vannsprut i 60° vinkel | Sprut fra en dusj |
| 4 | Beskyttelse mot vannsprut fra alle retninger | Regn eller spyling |
| 5 | Beskyttelse mot vannstråler med lavt trykk | Vann fra en slange |
| 6 | Beskyttelse mot kraftige vannstråler | Høytrykksspyling |
| 7 | Beskyttelse ved kortvarig nedsenkning i vann | Utilsiktet nedsenkning |
| 8 | Beskyttelse vie langvarig nedsenkning i vann (spesifisert av produsenten) |
Utstyr i undervannsmiljøer |
| 9 | Beskyttelse mot høytrykksstråler og vann ved høye temperaturer | Brukes i krevende miljøer med rengjøring |
| 9K | Beskyttelse mot høytrykksstråler med høya temperaturer fra varierende vinkler | Næringsmiddelindustri og bilvask |
EKSEMPEL PÅ IP-KLASSER
Det finnes mange forskjellige varianter av IP-klasser, og her lister vi noen av dem samt eksempler på hvordan IP-klassifiseringene for på Baco-knapper kan se ut.

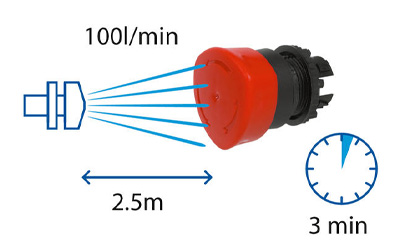

Beskyttelsesklasse IP66
Beskyttelse: Helt støvtett og beskyttet mot kraftige vannstråler.Bruksområde: Utstyr som brukes i tøffe miljøer, som områder med høytrykksspyling.

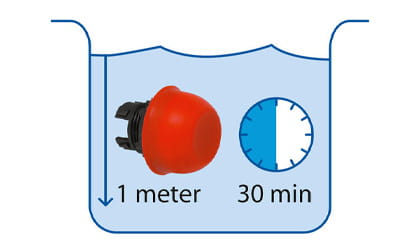

Beskyttelsesklasse IP67
Beskyttelse: Helt støvtett og beskyttet ved midlertidig nedsenkning i vann (opptil 1 meter i 30 minutter).
Bruksområde: Elektronikk som kan utsettes for regn eller utilsiktet nedsenkning.

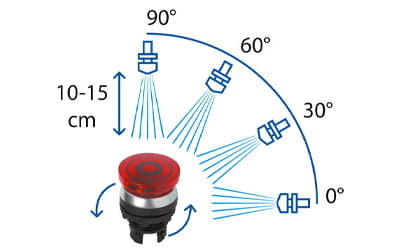

Beskyttelsesklasse IP69K
Beskyttelse: Fullstendig beskyttelse mot støv og vann fra høytrykksstråler med høy temperatur, inkludert stråler fra varierende vinkler.Bruksområde: Brukes ofte i næringsmiddelindustrien, medisintekniske miljøer og bilindustrien, der hygiene og robusthet er kritisk.
flere vanlige IP-klasser og deres bruksområder
IP20
Beskyttelse: Beskyttelse mot faste gjenstander større enn 12,5 mm, men ingen beskyttelse mot vann.
Bruksområde: Innendørsmiljøer uten risiko for støv eller fukt, som kontorer eller boliger.
IP21
Beskyttelse: Beskyttelse mot faste gjenstander større enn 12,5 mm og vertikalt dryppende vann.
Bruksområde: Innendørsutstyr som kan utsettes for kondens, for eksempel på bad.
IP23
Beskyttelse: Beskyttelse mot faste gjenstander større enn 12,5 mm og vannsprut i 60° vinkel.
Bruksområde: Utstyr som brukes i delvis dekkede utendørsmiljøer.
IP33
Beskyttelse: Beskyttelse mot faste gjenstander større enn 2,5 mm og vannsprut i 60° vinkel.
Bruksområde: Takmontert utstyr eller der skrå flater kan lede bort vann.
IP40
Beskyttelse: Beskyttelse mot faste gjenstander større enn 1 mm, men ingen beskyttelse mot vann.
Bruksområde: Elektronikk i tørre og rene miljøer, som enkelte kontrollpaneler.
IP44
Beskyttelse: Beskyttelse mot faste gjenstander større enn 1 mm og vannsprut fra alle retninger.
Bruksområde: Beskyttelse mot faste gjenstander større enn 1 mm og vannsprut fra alle retninger.
IP54
Beskyttelse: Begrenset støvbeskyttelse (ikke fullstendig tett) og beskyttet mot vannsprut fra alle retninger.
Bruksområde: Egnet for utendørs bruk i lett regn eller støvete miljøer, som hagebelysning.
IP57
Beskyttelse: Begrenset støvbeskyttelse og beskyttet ved midlertidig nedsenkning i vann.
Bruksområde: Sensorer og annen elektronikk i miljøer med både støv og vann.
IP65
Beskyttelse: Helt støvtett og beskyttet mot vannstråler med lavt trykk.
Bruksområde: Industrielle applikasjoner og utendørsutstyr som må tåle vær og vind.
IP68
Beskyttelse: Helt støvtett og beskyttet for langvarig nedsenkning i vann (dybde spesifiseres av produsenten).
Bruksområde: Utstyr som brukes under vann, som dykkerutstyr eller undervannssensorer.
IP69
Beskyttelse: Fullstendig støvbeskyttelse og beskyttet mot vann fra høytrykksstråler med høy temperatur.
Bruksområde: Bilindustrien, næringsmiddelproduksjon og andre miljøer som krever regelmessig høytrykksspyling.
