Lær deg mer om transientbeskyttelse og kabeltyper for DIN-kontakter
Ved styring av magnetventiler kan spenningsspisser forårsake lysbuer og skade både reléer og spoler, noe som kan føre til kortere levetid og driftsforstyrrelser. Ved å velge riktig transientbeskyttelse reduserer du risikoen for overspenning og beskytter utstyret ditt effektivt. I denne guiden går vi gjennom ulike typer transientbeskyttelse, deres fordeler og hvordan du velger riktig løsning for din applikasjon.
Kunnskap
Funksjonen til transientbeskyttelse
Transientbeskyttelse brukes for å beskytte både magnetventilens spole og styreelektronikk. Når spolen slås av, genereres en spenningsspiss som kan skape en lysbue i reléet som styrer magnetventilen. Dette fører til betydelig kortere levetid for reléet. Ved innkobling kan spolen utsettes for eksterne spenningsspisser, som kan skade viklingene i spolen og resultere i kortslutning.Hvordan velge transientbeskyttelse
Før du velger transientbeskyttelse, bør du vurdere følgende:
- Hvilken spenningstype har spolen – AC eller DC?
- Hvor raskt må utladningen skje, med tanke på at elektriske komponenter har ulik utladningstid?
- Hvor følsom er elektronikken som styrer spolen?
Ulike typer transientbeskyttelse og tilkoblinger
Lysdiode + slukkediode C3
Når spolen slås av, ledes strømmen som oppstår på grunn av selvinduksjon gjennom slukkedioden. Dette gjør at den lagrede energien omdannes til varme i spolen.
Fordeler:
- Slukkedioden kan brukes på spenninger fra 12 V til 230 V (hensyn må tas til lysdioden)
- Tilbakespenningen kan ikke overstige 0,7 V DC
- Lysdiode for spenningsindikasjon
Ulemper:
- Fungerer kun med likespenning – riktig polaritet (+/-) må følges, ellers kan dioden ødelegges
- Relativt lang utladningstid, noe som forlenger lukketiden til ventilen

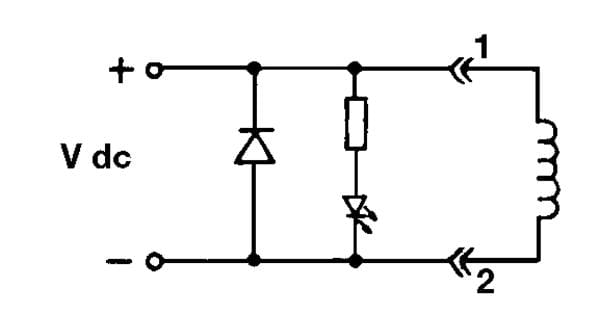

Type C3
Lysdiode + varistor C4
Når en spenningsspiss oppstår på grunn av selvinduksjon og når varistorens grenseverdi, kortslutter varistoren kretsen, og den lagrede energien omdannes til varme i varistoren og spolen. Grenseverdien for varistorene i mPm-kontakter er omtrent det dobbelte av forsyningsspenningen, se tabellen nedenfor.
Fordeler:
- Spenningen overstiger aldri varistorens maksimale spenning
- Ikke polaritetsavhengig – kan brukes både med likespenning og vekselspenning
- Rask utladningstid ved riktig valgt varistor
- Lysdiode for spenningsindikasjon
Ulemper:
- Noe tilbakespenning, opptil varistorens maksimale spenning

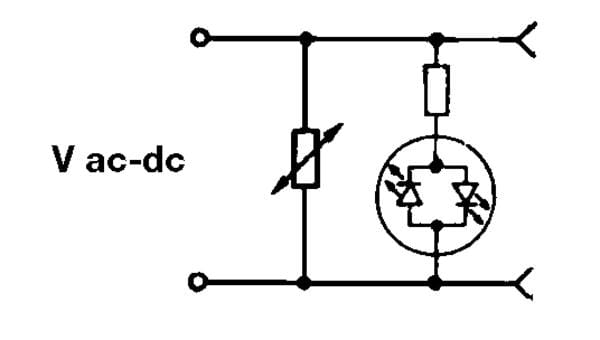

Type C4
Lysdiode + zenerdiode S0
Når spolen slås av, ledes strømmen som oppstår på grunn av selvinduksjon gjennom den toveis zenerdioden. Dette gjør at den lagrede energien omdannes til varme i spolen.
Fordeler:
- God beskyttelse mot spenningsspisser (begrenset av transilspenningen til zenerdioden)
- Beskytter både mot spenningsspisser fra forsyningssiden og tilbakespenning
- Ikke polaritetsavhengig – kan brukes både med likespenning og vekselspenning
- Lysdiode for spenningsindikasjon
Ulemper:
- Best egnet for 12–48 V (finnes for spenninger opptil 230 V på forespørsel).
- Relativt lang utladningstid, noe som forlenger lukketiden til ventilen.

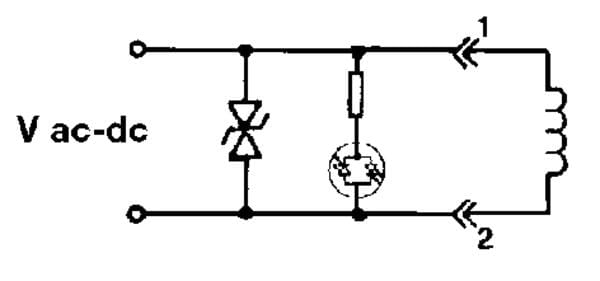

Type S0
Likretterbro og varistor med eller uten lysdiode R0, R2
Brukes for å omforme vekselspenning til likespenning. Varistoren fungerer som beskyttelse mot eksterne spenningsspisser, på samme måte som i C4-kretsen.
Fordeler:
- Lysdiode for spenningsindikasjon (gjelder R2)
- Transientbeskyttelse i form av varistor
Ulemper:
- Noe spenningsfall, ca. 10%
Type R0

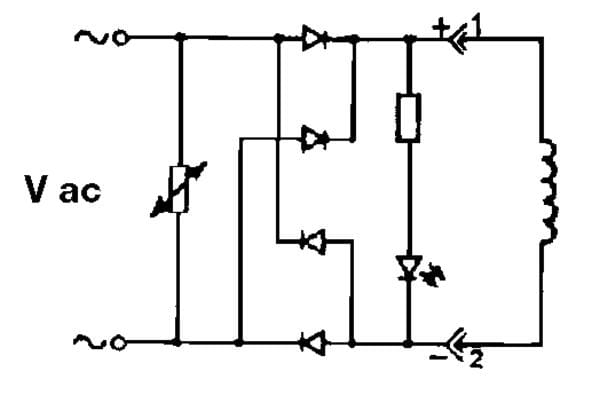

Type R2 med lysdiode
Elektrisk spesifikasjon
| FORSYNINGSSPENNING | MAKSIMAL FORSYNINGSSPENNING | ENERGI | KARAKTERISTISK VARISTORSPENNING |
|---|
| V AC/DC | V AC | V DC | JOULE | MIN. | NOM. | MAKS. |
|---|---|---|---|---|---|---|
| 12 | 14 | 18 | 0,9 | 18,7 | 22 | 26 |
| 24 | 30 | 38 | 1,8 | 42 | 47 | 52 |
| 48 | 60 | 80 | 1,5 | 90 | 100 | 110 |
| 110 | 130 | 170 | 1,2 | 164 | 205 | 246 |
| 220 | 250 | 320 | 8 | 350 | 390 | 429 |
| 24* | 30 | 38 | 1 | 42 | 47 | 52 |
Kabelspesifikasjon
| KABELTYPE | PUR 0,5 | PUR 0,75 | PVC-CEI 0,5 | PVC-CEI 1,0 | PVC 0,75 |
|---|---|---|---|---|---|
| Betegnelse i best.nr. | P2 | P3 | I2 | I4 | N3 |
| Kabelfarge | Svart | Svart | Grå | Grå | Svart |
| Farge på lederne | I henhold til UNEL 0722 (brun, blå og gul/grønn) | I henhold til UNEL 0722 (brun, blå og gul/grønn) | I henhold til UNEL 0722 (brun, blå og gul/grønn) | I henhold til UNEL 0722 (brun, blå og gul/grønn) | I henhold til UNEL 0722 (brun, blå og gul/grønn) |
| Lederdimensjon, to ledere | 2x0,5 mm² | 2x0,75 mm² | 2x0,5 mm² | 2x1,0 mm² | 2x0,75 mm² |
| Lederdimensjon, tre ledere | 3x0,5 mm² | 3x075 mm² | 3x0,5 mm² | 3x1,0 mm² | 3x0,75 mm² |
| Ytterdiameter | 5,5 mm | 6,5 mm | 5,5 mm | 7,1 mm | 6,6 mm |
| Maksimal spenning | 300 V | 300 V | 300 V | 300 V | 300 V |
| Arbeidstemperatur bevegelig applikasjon | -5 °C til +90 °C | -5 °C til +90 °C | -5 °C til +70 °C | -5 °C til +70 °C | -5 °C til +70 °C |
| Arbeidstemperatur fast applikasjon | -30 °C til +90 °C | -30 °C til +90 °C | -5 °C til +70 °C | -5 °C til +70 °C | -5 °C til +70 °C |
| Minste bøyeradius | 10 ganger ytterdiameter av kabelen (bevegelig applikasjon) | 10 gangger ytterdiameter av kabelen (bevegelig applikasjon) | 10 ganger ytterdiameter av kabelen (bevegelig applikasjon) | 10 ganger ytterdiameter av kabelen (bevegelig applikasjon) | 10 ganger ytterdiameter av kabelen (bevegelig applikasjon) |
| Oljeresistent | Ja | Ja | Ja | Ja | Nei |
| Flammebestandig | Nei | Nei | Ja | Ja | Nei |
Se vårt sortiment
Ventilkontakt uten kabel

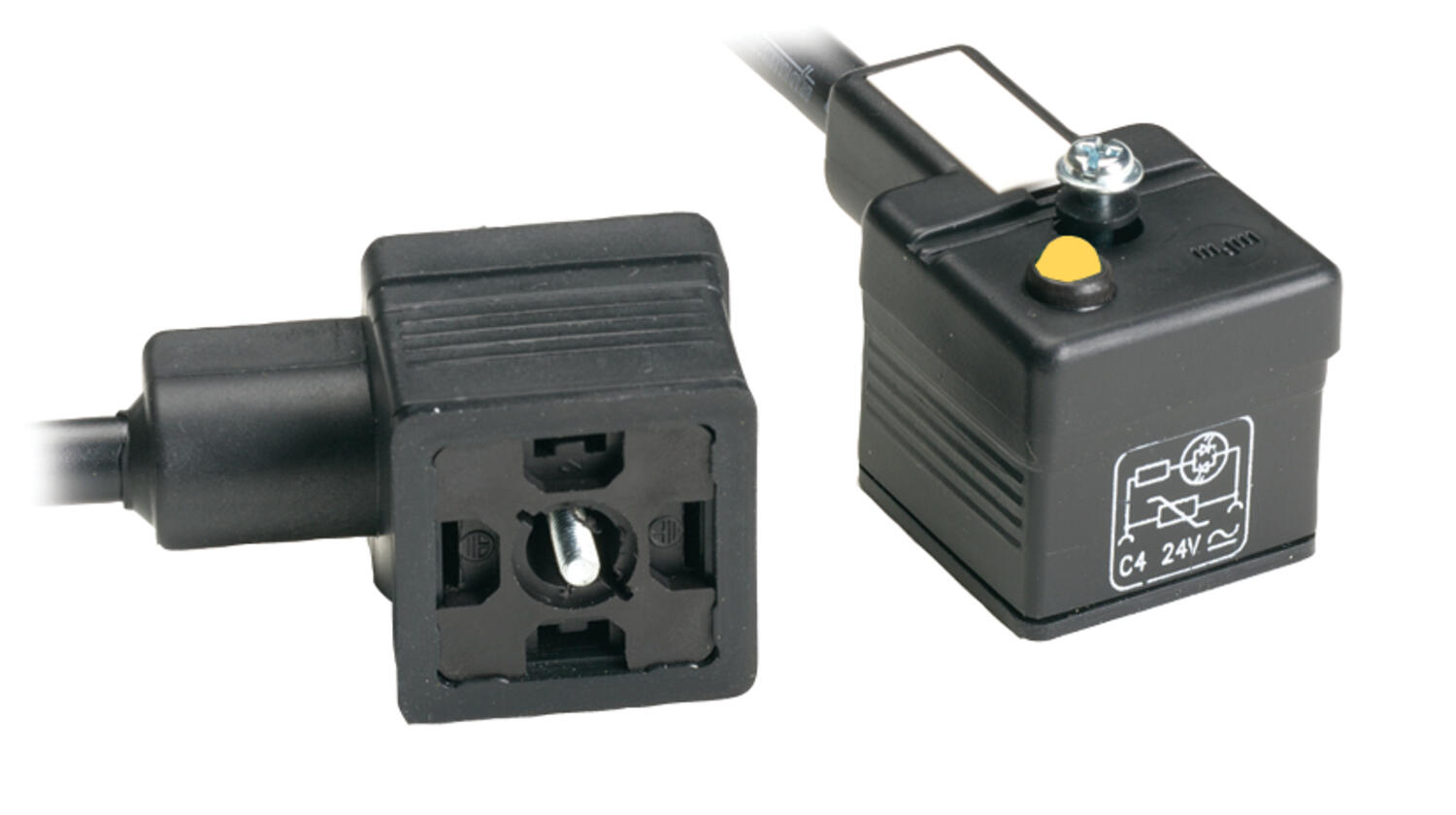

Ventilkontakt med kabel
