Effektiv og nøyaktig trykkmåling med trykktransmittere
Trykktransmittere er avgjørende komponenter i en rekke industrielle applikasjoner der nøyaktig måling av trykkforandringer er nødvendig. De omformer trykk til et elektrisk signal som er analogt og lineært, typisk i form av signaltyper som 4-20 mA eller 0-10 V. Disse signalene representerer variasjoner i trykk over et bredt spekter, fra noen få mbar til så mye som 10 000 bar. Selve måleprinsippet for trykktransmittere bygger på en halvlederkomponent montert på en plate av kisel. Når membranen utsettes for trykk, bøyes den, noe som fører til en endring i resistansen i kretsen. Denne teknologien sikrer høy presisjon og pålitelighet i krevende miljøer.
Kunnskap

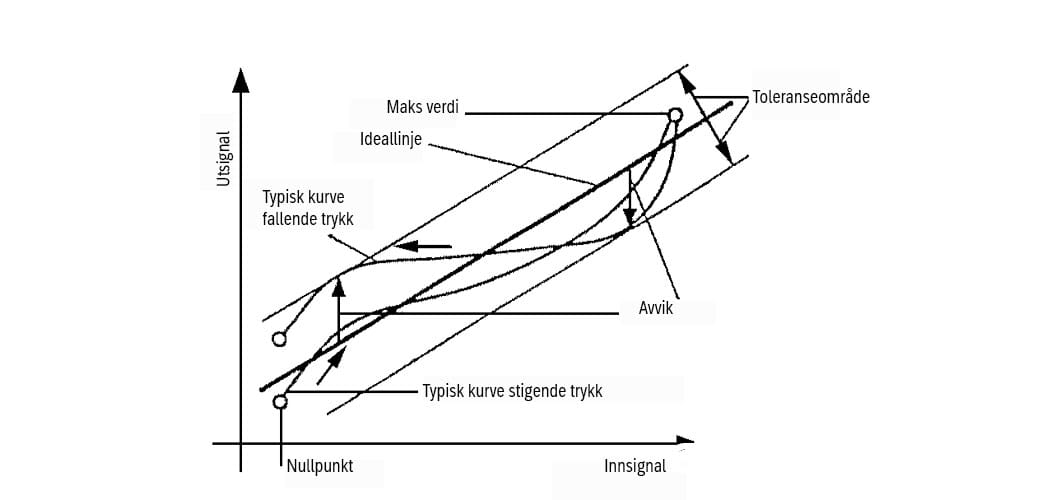

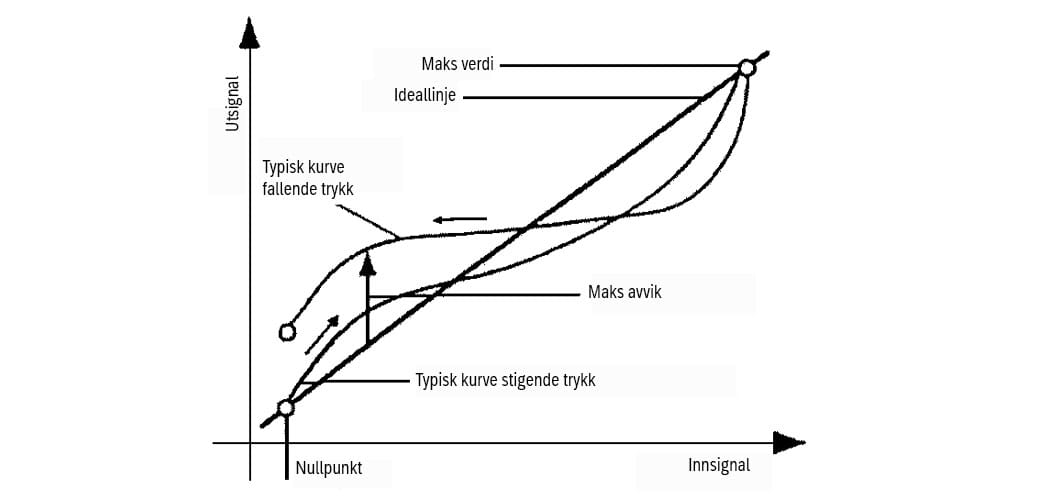

Nøyaktighet og ytelse
Viktige egenskaper å merke seg
- Hysterese: Angir hvor stor forskjell det er i et målepunkt avhengig av om trykket er på vei opp eller ned.
- Langtidsstabilitet: Beskriver hvor mye transmitteren kan endre seg over tid, for eksempel i løpet av et år.
- Overtrykkstoleranse: Definerer hvor høyt trykk giveren tåler uten å ta skade.
- Responstid: Måler hvor raskt transmitteren reagerer på trykkforandringer.
- Temperaturavvik: Beskriver hvor mye nøyaktigheten påvirkes av temperaturendringer, spesielt utenfor det elektronisk kompenserte området (vanligvis mellom 0-80 °C).
- Justerbarhet: Indikerer muligheten for å finjustere nullpunkt og maksverdi via potensiometre.
Håndtering av krevende forhold
Trykktransmittere kan utsettes for en rekke krevende miljøforhold som kan påvirke deres ytelse og levetid. For eksempel er de spesielt sårbare for trykktopper, som ofte oppstår i systemer som hydraulikk og vannforsyning. Disse toppene kan overstige normalt arbeidstrykk med så mye som 400 %, noe som gjør det viktig å dimensjonere transmitterens trykktoleranse deretter.
For applikasjoner som involverer aggressive medier, er det essensielt å sikre at materialene i transmitterens hus, ofte laget av høykvalitets stål, er kompatible med mediet for å unngå skade eller korrosjon. Ekstreme temperaturer kan også påvirke nøyaktigheten, og det er viktig å ta hensyn til hvordan disse forholdene vil påvirke måleresultatene.
Montering og vedlikehold
Korrekt montering er avgjørende for å sikre lang levetid og optimal ytelse for en trykktransmitter. Hver modell leveres med en detaljert tegning av tilkoblingspunktet for trykk, og det er viktig at denne følges nøye. Elektriske tilkoblinger bør også utføres i henhold til de spesifikasjonene som følger med hver transmitter. Når det gjelder vedlikehold, er trykktransmittere i stor grad vedlikeholdsfrie, men bør periodisk sammenlignes med et referanseinstrument for å kontrollere langtidsstabiliteten. Selv om transmittere er robuste og uten bevegelige deler, kan faktorer som trykktopper, aggressive medier og mekanisk påvirkning redusere levetiden deres.
