Lær deg mer om lysgitter & lysbommer
Vi i OEM Automatic har lenge jobbet med maskinsikkerhet, og for oss er det viktig at du får den sikkerheten du trenger til maskinen din. Vi tilbyr et bredt utvalg av lysgitter og lysbommer. Men hvilken av disse passer best for din maskin? Les mer om de forskjellige variantene nedenfor. Ikke nøl med å kontakte oss hvis du har spørsmål.
Kunnskap

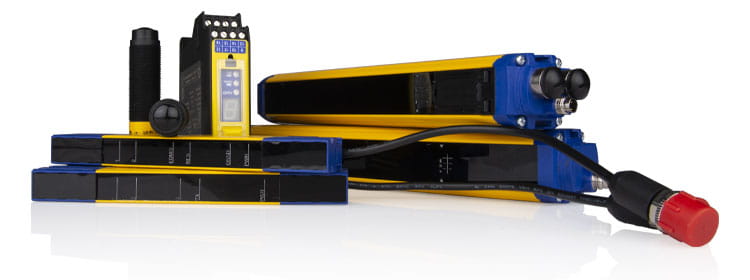

Hva er et Lysgitter og lysbom?
Lysgitter og lysbommer, også kjent som lysbeskyttelse, er svært nyttige sikkerhetsanordninger som gir stor tilgjengelighet til maskinutstyret og kan overvåke store områder. Lysbeskyttelsen består av sender og mottaker. Infrarøde lysstråler sendes fra senderen til mottakeren. Når en lysstråle brytes, sendes en dobbelt stoppsignal til maskinene i beskyttelsesområdet. Den doble stoppsignalet består av to separate OSSD = Output Signal Switch Device, altså to feilsikre utganger på 24 V DC som pulserer, noe som betyr at utgangene overvåkes for kortslutning.
Det finnes ulike systemer å velge mellom avhengig av funksjon og krav til sikkerhetsnivå. Sikkerhetskravene fastsettes i internasjonale standarder. Det er ulike sikkerhetsnivåer avhengig av typen risiko. NB! Vanlige "standardfotoceller" har ikke den presisjonen som kreves og bør derfor ikke brukes i sikkerhetsapplikasjoner.
Når passer Lysgitter og Lysbommer?
- Ved behov av kontinuerlig tilgang til fareområdet, for eksempel manuelt betjente maskiner
- Når det er behov for å sikre store områder
- Ved kontinuerlig passasje av gods
- Når mekaniske beskyttelser er upraktiske eller ergonomisk uhensiktsmessige

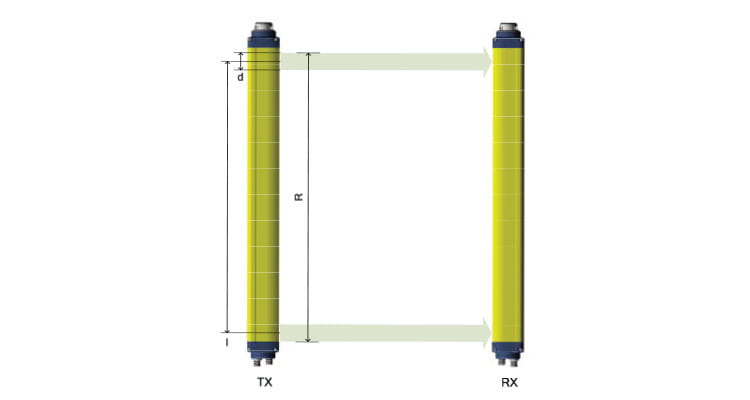

Hva er forskjellen mellom en lysgitter og en lysbom?

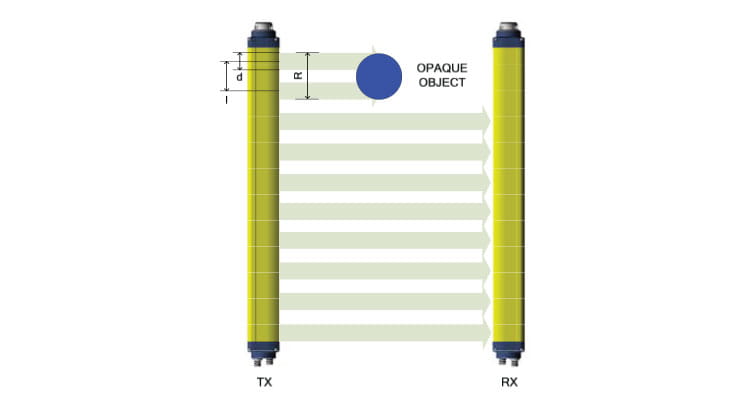

Lysgitter har mange tette stråler, noe som gjør den spesielt egnet for små gjenstander som finger- og håndbeskyttelse. Når det gjelder å detektere en finger, har den en oppløsning på 14 mm. Lysbommen har derimot ikke like mange stråler, noe som gjør den bedre egnet for større gjenstander som for eksempel kroppsdetektering.Oppløsning R = I + D
Monteringstips

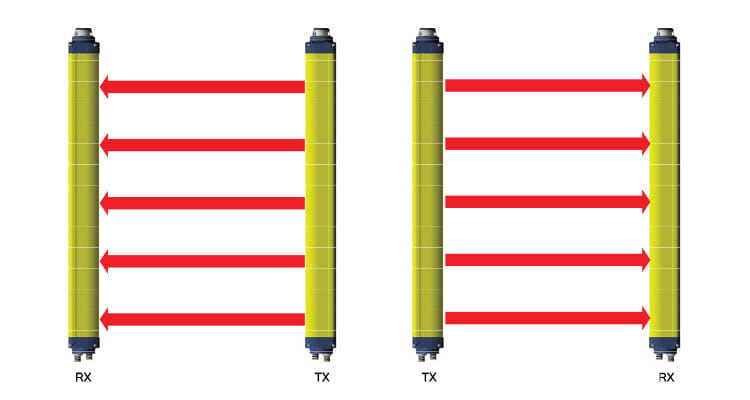

Når flere lysbeskyttelsesanordninger monteres etter hverandre, er det viktig å unngå at de forstyrrer hverandre. Her vises riktig montering der senderen fra hvert par ser bort fra hverandre, slik at mottakeren unngår å bli forstyrret av andre sendere.
Ulike sikkerhetsfunksjoner hos lysgitter og lysbommer
Forbikobling ”Mute”
I noen applikasjoner og automatiske prosesser kan det av praktiske årsaker være nødvendig å koble fra sikkerhetsfunksjonen til lysgjerdet.
Bruk av bypass (mute) på lysgjerdet krever en risikovurdering av maskinen for å undersøke om det er noen risikoer ved å koble fra lysgjerdet.
Bypass kan brukes under følgende omstendigheter:
- Materiale påvirker lysgjerdet ved inn- eller utmating i den automatiske prosessen
- Håndtering av materiale krever at operatøren er plassert slik at lysgjerdet påvirkes
- Maskinen er i sikker tilstand
For å oppnå sikkerhet kreves et dobbelt og overvåket bypass-system med minst to uavhengige signaler. Ytelsesnivået til de sikkerhetsrelaterte delene som utgjør mute-funksjonen, skal velges slik at innføringen av mute-funksjonen ikke reduserer den nødvendige sikkerhetsnivået for den relevante beskyttelsesfunksjonen.
Manuell startfunksjon
Når en lysbom/lysgitter blir brutt, sendes stoppsignalet til farlige maskiner innenfor risikoområdet, og en tilbakestillinglampe tennes. For å starte maskinen på nytt må lysbommen/lysgitter først tilbakestilles.
Dette gjøres med en tilbakestillingsknapp som må plasseres slik at den ikke kan nås fra det beskyttede området.
Det stilles strenge krav til tilbakestillingsfunksjonen. Det betyr at verken kortslutning eller komponentfeil skal føre til automatisk tilbakestilling.
Når tilbakestillingsknappen blir påvirket, aktiveres utgangene, og tilbakestillingslampen slukkes.
NB! Tilbakestilling av sikkerhetskretsen skal bare tillate maskinen å starte på nytt.
Override
Override-funksjonen gjør det mulig å tidsbestemt tvinge lysbeskyttelsens sikre utganger til en "mutet" tilstand, selv når en eller flere sikre stråler er blokkert på grunn av feil i muting-sekvensen.For eksempel, hvis en pall sitter fast i beskyttelsesfeltet og de sikre utgangene brytes og stoppsignalet sendes. Så lenge pallen blokkerer beskyttelsesfeltet, kan ikke lysbeskyttelsen tilbakestilles.
Aktivering av Override-funksjonen gjør det mulig å tilbakestille lysbeskyttelsen.
Fixed/Floating blanking
Blanking gjør det mulig å koble fra en eller flere stråler fra lysgardinens beskyttelsesfelt. Formålet er å la for eksempel verktøy og mating av materiale passere beskyttelsesfeltet uten å sende stoppsignal til maskinen.Finnes i to varianter, Fixed og Floating blanking.

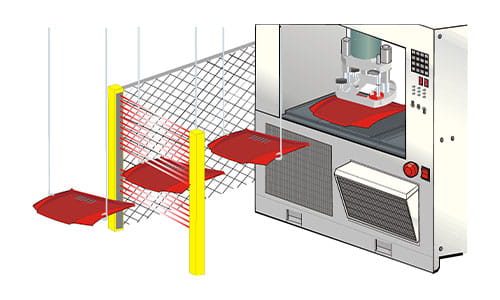

Fixed blanking
"Fixed blanking" betyr at objektet ikke kan bevege seg innenfor beskyttelsesfeltet uten at de samme strålene hele tiden er blokkert. Hvis for eksempel objektet fjernes, sendes et stoppsignal til maskinen.Floating blanking

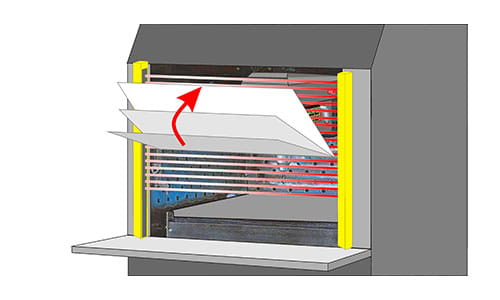

Floating blanking gjør det mulig å koble fra opptil tre stråler fra beskyttelsesfeltet. Objektet kan deretter bevege seg innenfor beskyttelsesfeltet uten at det sendes stoppsignal til maskinen.OBS! Det er viktig å huske at oppløsningen blir høyere, og at man må regne om beskyttelsesavstanden.
Mute enable
Fungerer som et tredje mutingsignal. Det vil si et signal som tillater muting. Det kan være nyttig å bruke det for eksempel på transportbånd, da det kobles til motorstrømbryteren. Når båndet er i drift, sendes det et signal til lysbeskyttelsen om at muting er mulig. På denne måten hindrer man manipulasjon av beskyttelsen og at man kommer inn i farlige områder.EDM = Ekstern enhetsovervåking
Én normalt lukket (NC) kontakt fra kontaktoren kobles via 24 V til en separat inngang på lysgjerdet, noe som forhindrer lysgjerdet i å tilbakestilles hvis en eller flere kontaktorer har feilet.Kaskadkobling

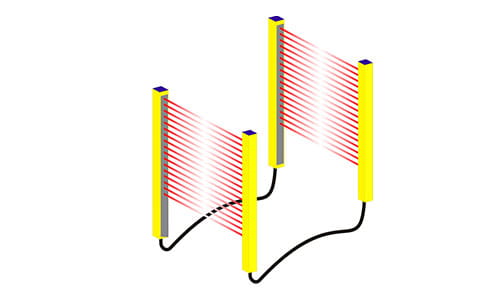

Kaskadekobling innebærer å koble flere enheter i serie. Man starter alltid med en hovedenhet som er tilkoblet i sikkerhetskretsen, og den såkalte slaven styres av hovedenheten. En typisk anvendelse er den såkalte "L"-varianten.Lysgitter (finger- og håndbeskyttelse)
Lysgitter kan brukes på to måter, vertikalt og horisontalt.

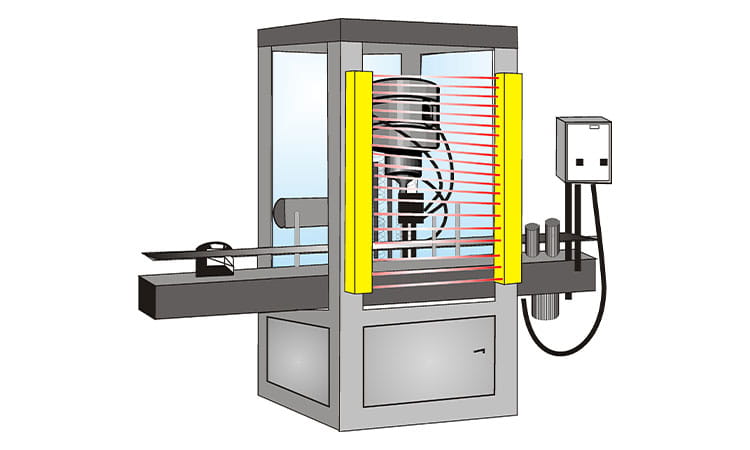

Vertikalt monterte brukes for å registrere for eksempel når en hånd føres inn i et farlig område. Dette er vanlig ved for eksempel manuelt betjente maskiner.
Horisontalt monterte brukes for å registrere en overflate foran en farlig maskinbevegelse. Hvis beskyttelsen blir passert, skal manuell tilbakestilling skje utenfor risikoområdet.
- Blanking/muting
- Rekkevidde 60 m
- Kaskadekobling
- Finger-/håndskyttelse
- Ingen behov for programvare
- SIL 3/PL e
- Beskyttelsesfelt, 150-1800 mm
Praktiske tips for lysgitter
Les mer om Lysgitter (finger- og håndbeskyttelse)
Lysgitter SG4 Finger
14mm oppløsning
- Rekkevidde opp til 6 m
- Beskyttelsesfelt 150-1800 mm
- Type 4 ihht EN 61496-1
- EDM, Auto/Manuell reset
Lysgitter SG4 Hånd
30mm oppløsning
- Rekkevidde opp til 6m
- Beskyttelsesfelt 150-1800 mm
- Type 4 ihht EN 61496-1
- EDM, Auto/Manuell reset
Lysgitter SG4-Extended Finger
14mm oppløsning
- Innebygget muting, blanking, override
- Ingen dødsoner
- 14mm oppløsning
- Programmerbar
Lysgitter SG4-Extended Hånd
30mm oppløsning
- Muting, Blanking, Override
- Ingen dødsoner
- 30 mm oppløsning
- Programmerbar

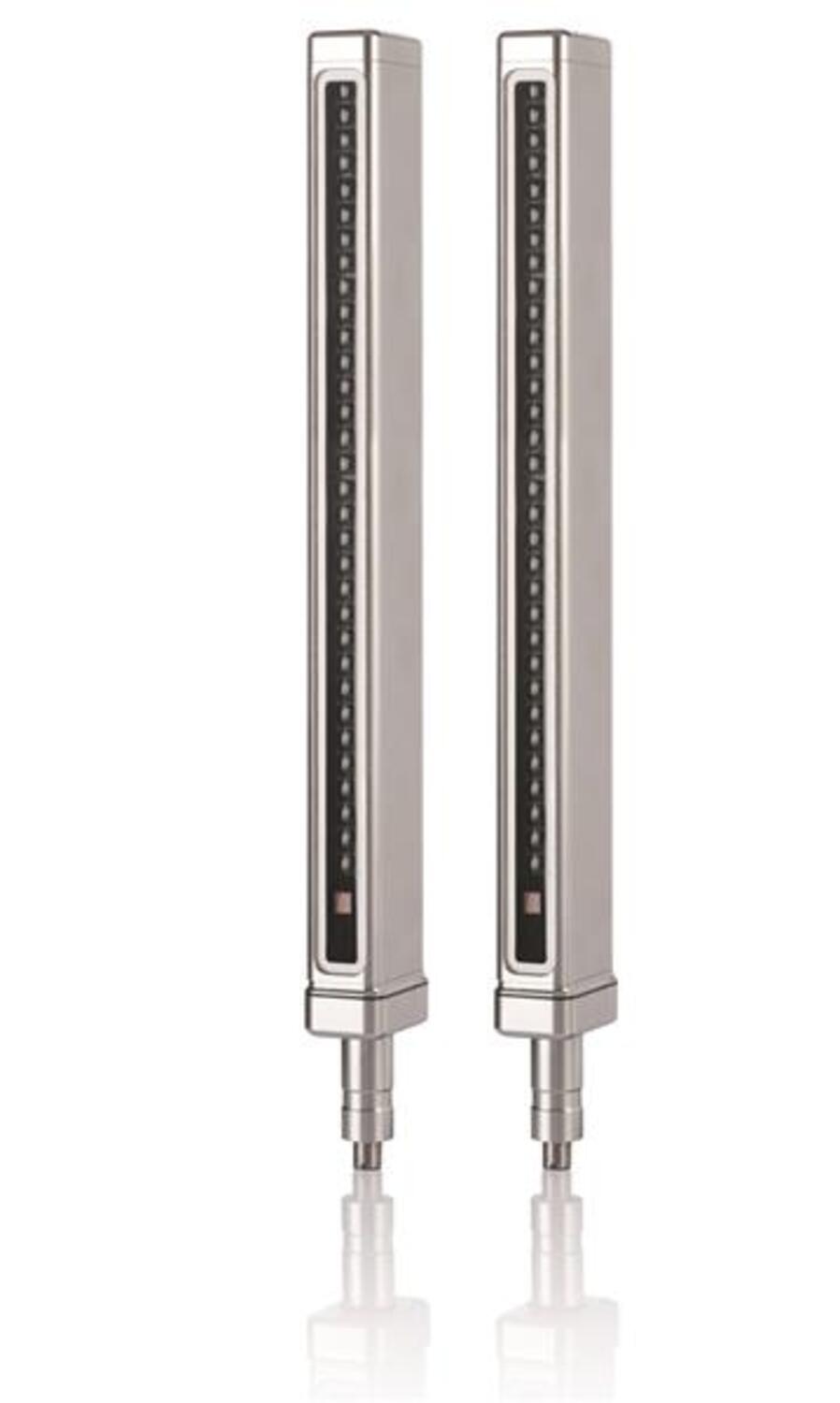

Lysgitter SG4-H Finger
14mm oppløsning
- AISI 316 L Syrefast stål
- IP69k
- Type 4, fingerbeskyttelse 14mm
- Kompakt profil, 50x30 mm
Tilbehør SG4-Extended
- Kabler
Lysbom (kroppsbeskyttelse)
Lysbommen brukes som et usynlig gjerde ved et risikoområde. Når noen passerer lysbommen, stoppes maskinen. En lysbom kan ha to eller flere lysstråler avhengig av behovet i henhold til risikovurdering.
Hvis beskyttelsen blir passert, skal manuell tilbakestilling skje utenfor risikoområdet.
- Rekkevidde 60 m
- Innebygd muting
- Ingen dødsone
- 2-, 3-, 4-strålig lysbom
- Type 2/4
- SIL 3/PL e
Praktiske tips for lysbommer

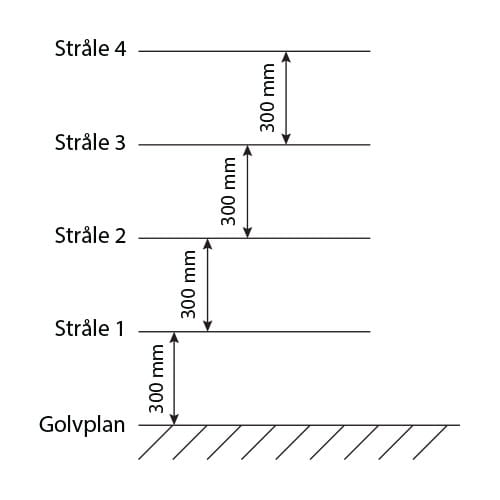

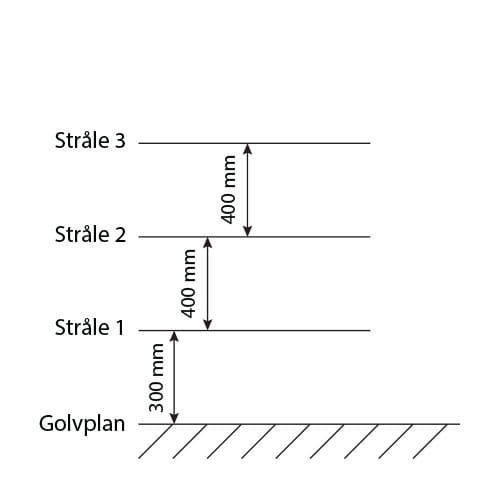

Monteringsforskrifter i henhold til EN ISO 13855:2010 "Maskinsikkerhet - Plassering av tekniske beskyttelser avhengig av hastighet på kroppsdeler" sier at lysbommer i industriell miljø bør monteres slik at den laveste strålen er ≤300 mm for å forhindre tilgang under beskyttelsesfeltet. Første lysstråle og mellomrom mellom stråler bør være som følger:
Forbikobling "Mute"

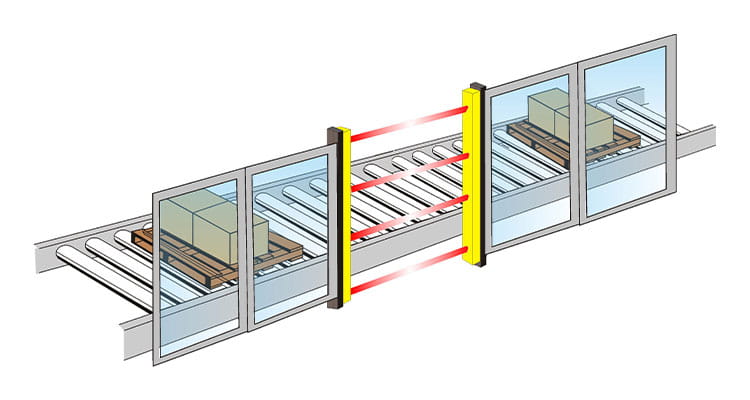

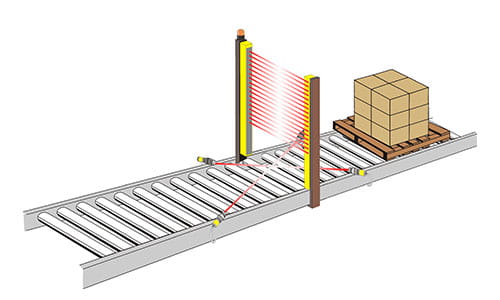

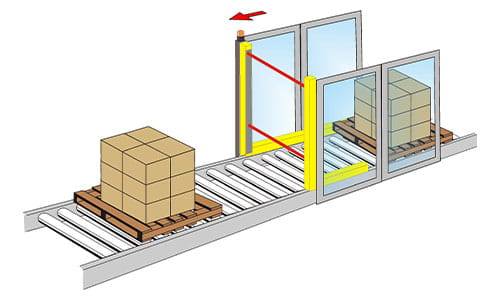

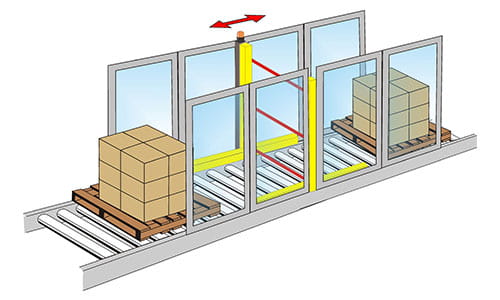

Lysbom med forbikobling ("mute") er en spesiell type lysbom som kan skille mellom gods og mennesker. Disse brukes for eksempel ved automatisk inn- og utmating av gods. Hvis beskyttelsen er passert, skal manuell tilbakestilling skje utenfor risikoområdet.
Praktiske tips for automatisk godspassasje
Denne typen lysbom blir ofte montert for å registrere over et transportbånd ved inn- eller utpassasje. Det er viktig å vurdere monteringen av lysbommen med tanke på hvor på godset de spesielle forbikoblingssensorene skal registrere. Av denne grunn kan det være nødvendig med ekstra mekaniske sikringer for å forhindre at noen kan krype under eller klatre over lysbommens beskyttelsesfelt.
Les mer om Lysbom (kroppsbeskyttelse)
Lysbom SG Body Compact
- Rekkevidde opp til 50m
- 2, 3 eller 4 stråler
- Standard lysbom
- Levereres komplett med standardfeste (ST-KSTD)
Lysbom SG Body Compact Muting
- Rekkevidde opp til 50m
- Innebygget muting
- -10 °C til +55 °C
- “T” og “L” konfigurasjon
Lysbom SG Body Big
- Rekkevidde opp til 60m
- 2, 3 eller 4 stråler
SS-EN ISO 13855:2010

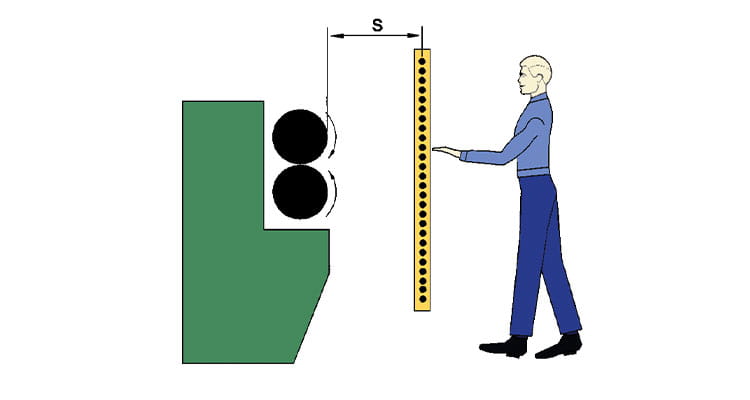

Vertikalt montert beskyttelsesfelt
S = Minimum tillatt avstand mellom lysbeskyttelsen og risikoen (mm)
K = Bevegelseshastigheten til relevant kroppsdel 2 000 mm/s ifølge SS-EN ISO 13855:2010
T = Total stopptid, t1+t2
t1 = Lysbeskyttelsens stopptid (s)
t2 = Maskinens stopptid (s)
C = Tilleggavstand for lysbeskyttelsens oppløsning eller plassering
Beregning av beskyttelsesavstand S for finger- og håndbeskyttelse
Nedenstående formel gjelder:
|
For alle verdier av S opp t.o.m. 500mm. minste tillatte verdi for S ska vara 100 mm. |
Oppløsning lysbeskyttelse mm |
| 2 000 x (t1+2) 2 000 x (t1+t2) + 128* 2 000 x (t1+t2) + 208* |
14 30 40 |
For eksempel, for en oppløsning på 30 mm, gjelder C = 8 x (30-14) = 128 mm.
| Hvis verdiene for S med ovennevnte formel blir større enn 500 mm, kan følgende formel brukes. I dette tilfellet skal minste tillatte verdi for S være 500 mm. | Oppløsning lysbeskyttelse mm |
| 1 600 x (t1+2) 1 600 x (t1+t2) + 128* 1 600 x (t1+t2) + 208* |
14 30 40 |
For eksempel, for en oppløsning på 30 mm, gjelder C = 8 x (30-14) = 128 mm.
Beregning av beskyttelsesavstand for kroppsbeskyttelse
| 1 600 x (t1+t2) + 850 | To-, tre- eller firestrålet lysbom |
*Tillegg for beskyttelsesavstand C = 850 mm anses å være normal rekkevidde for en arm.
Lysgardin med oppløsning 30 mm
t1 (stoppetiden for lysgardinen) = 0,025 s
t2 (maskinens stopptid) = 0,05 s
T (total stopptid t1+t2) = 0,025 + 0,05 = 0,075 s
S = 2 000 x 0,075 + 128
S = 278 mm
MERK! Hvis det er risiko for å nå fareområdet ved å strekke seg over, under eller fra siden av gardinen, må man supplere med for eksempel mekaniske beskyttelser.
Huskeliste for beskyttelsesavstand ved vertikal montering
| Total stopptid for maskin og lysgitter | Den minste tillatte avstanden mellom lysgitteret og risikoen. Oppløsningen på lysgitter |
||||
| ms | s | 14 mm | 30 mm | 40 mm | 2-, 3-, 4-strålig lysbom |
| 50 | 0,050 | 100 | 228 | 308 | 930 |
| 55 | 0,055 | 110 | 238 | 318 | 938 |
| 60 | 0,060 | 120 | 248 | 328 | 946 |
| 65 | 0,065 | 130 | 258 | 338 | 954 |
| 70 | 0,070 | 140 | 268 | 348 | 962 |

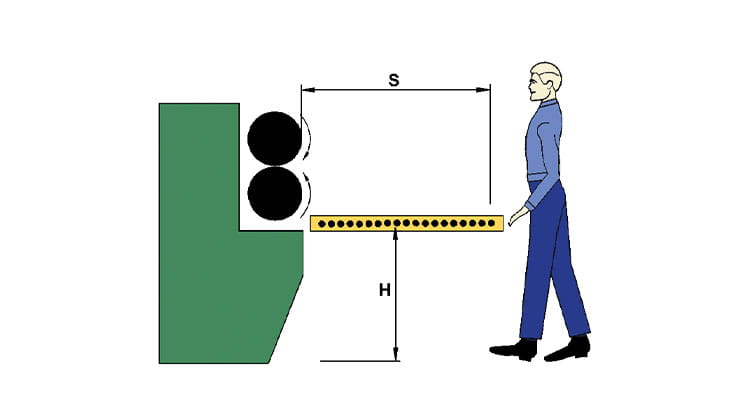

Horisontalt montert beskyttelsesfelt
Beregning av beskyttelsesavstand S:
S = 1600 x (t1+t2) + (1 200 - (0,4 x H)
For en teknisk beskyttelse der bevegelsesretningen er parallell med beskyttelsesfeltet, bør høyden, H, på beskyttelsesfeltet ikke være større enn 1 000 mm. Hvis H er større enn 300 mm (200 mm for ikke-industrielle områder, f.eks. der barn kan være til stede), er det en risiko for utilsiktet og uoppdaget tilgang under beskyttelsesfeltet. Dette bør tas i betraktning ved risikovurderingen, og ytterligere beskyttelsestiltak bør treffes om nødvendig.
Den laveste tillatte høyden på beskyttelsesfeltet skal beregnes med følgende formel: H = 15 x (d-50). Hvis d er mindre enn 50 mm, skal H aldri være mindre enn 0. For en gitt høyde på beskyttelsesfeltet, skal derfor tilsvarende sensorens deteksjonsevne d beregnes med følgende formel: d = (H/15) + 50.
Eksempel:
Lysgardin med oppløsning 70 mm, montert 750 mm over gulvet
t1 (stoppetiden for lysgardinen) = 0,025 s
t2 (maskinens stopptid) = 0,08 s
T (total stopptid t1+t2) = 0,025 + 0,05 = 0,105 s
S = 1 600 x 0,105 + (1 200 - (0,4 x 750))
S = 168 + 1 200 - 300 s = 1 068 mm
NB! Hvis det er risiko for å nå fareområdet ved å strekke seg over, under eller fra siden av gardinen, må man supplere med f.eks. mekaniske beskyttelser.
Huskeliste for beskyttelsesavstand ved horisontal montering
| Total stopptid på maskin og lysbeskyttelse | Minste tillatte avstanden mellon lysbeskyttelse og riskikoområdet der H = 750 mm | |
| ms | s | (S) i mm |
| 50 | 0,050 | 980 |
| 55 | 0,055 | 988 |
| 60 | 0,060 | 996 |
| 65 | 0,065 | 1004 |
| 70 | 0,070 | 1012 |

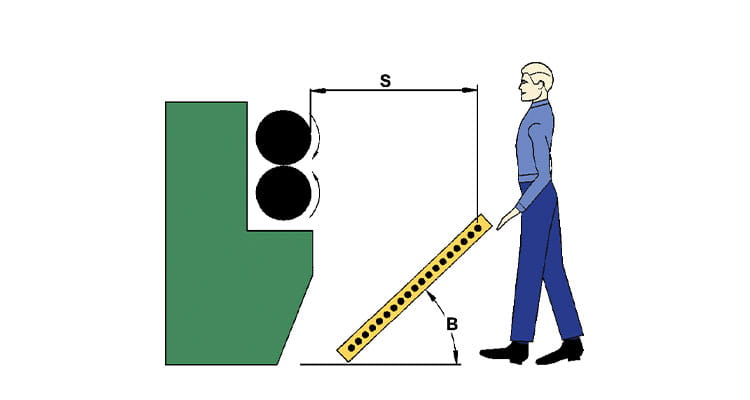

Vinklet montert beskyttelsesfelt
Hvis B er >30°, beregne S på samme måte som ved vertikalt montert beskyttelsesfelt.
Hvis B er <30°, beregne S på samme måte som ved horisontalt montert beskyttelsesfelt.
NB! Hvis det er risiko for å nå risikoområdet ved å strekke seg over, under eller fra sidene av lysriden, må man supplere med for eksempel mekaniske beskyttelser.
Trenger du hjelp til å sette opp ditt lysvern?
