Lær deg mer om interface releer

Statiske Interface releer fra Delcon er utviklet for å håndtere krevende industrimiljøer. Med høy driftssikkerhet, lang levetid og flere tekniske fordeler gir disse releene en pålitelig løsning for en rekke applikasjoner. Denne artikkelen gir en oversikt over releenes oppbygning, funksjonalitet og bruksområder.

Kunnskap

Robust konstruksjon for industrimiljøer

Delcons Interface releer er spesielt konstruert for tøffe forhold der stabil drift er avgjørende. Med en strømimmunitet som tåler forstyrrelser, 4 kV isolasjon og evne til å håndtere store laststrømmer, kan de benyttes i ulike industrielle applikasjoner uten behov for hyppig vedlikehold. Levetiden er beregnet til over 20 år, avhengig av brukstype og belastning.

På grunn av produktets robusthet tilbyr Delcon 10 års garanti mot fabrikasjonsfeil, forutsatt at releet er riktig valgt og installert. Dette gir en ekstra trygghet i kritiske applikasjoner. Garantien dekker kostnaden for nye releer, men ved reklamasjon må feilen undersøkes nærmere med en applikasjonsbeskrivelse og retur av produktet.

Beskyttelse mot støy og kapasitiv overkobling

I installasjoner hvor kraftkabler med AC-spenning ligger parallelt med signalkabler over lange avstander, kan kapasitans mellom kablene føre til uønskede strømmer i signalkretsen. Dette kan føre til at tradisjonelle reléer aktiveres feilaktig eller ikke bryter signalet som forventet.

Delcons Interface releer har innebygde filtre som effektivt forhindrer kapasitive overkoblinger fra å feilaktig aktivere releet. Dette gjør det mulig å installere signalkabler parallelt med kraftkabler i lengder opptil 1,5 kilometer uten risiko for feilaktige aktiveringer. I tillegg har releene en flerlags støybeskyttelse som sikrer at kun det riktige styresignalet passerer gjennom filteret.

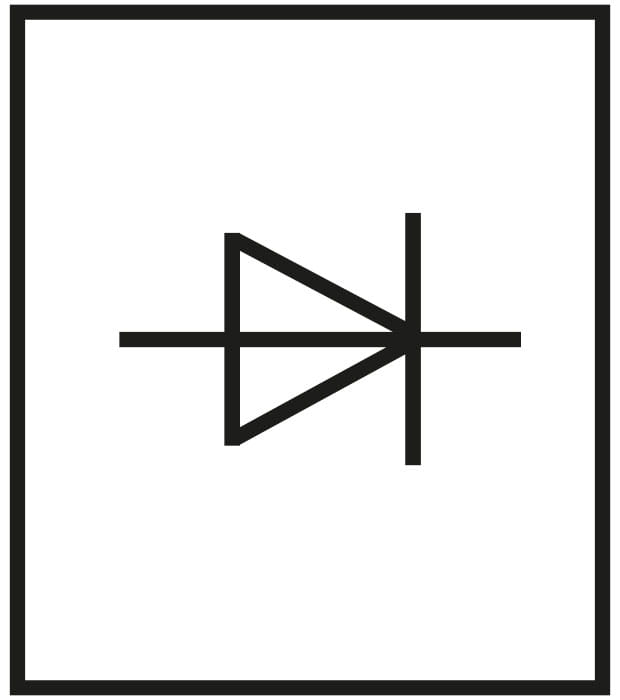

Kapasativ overbelastning

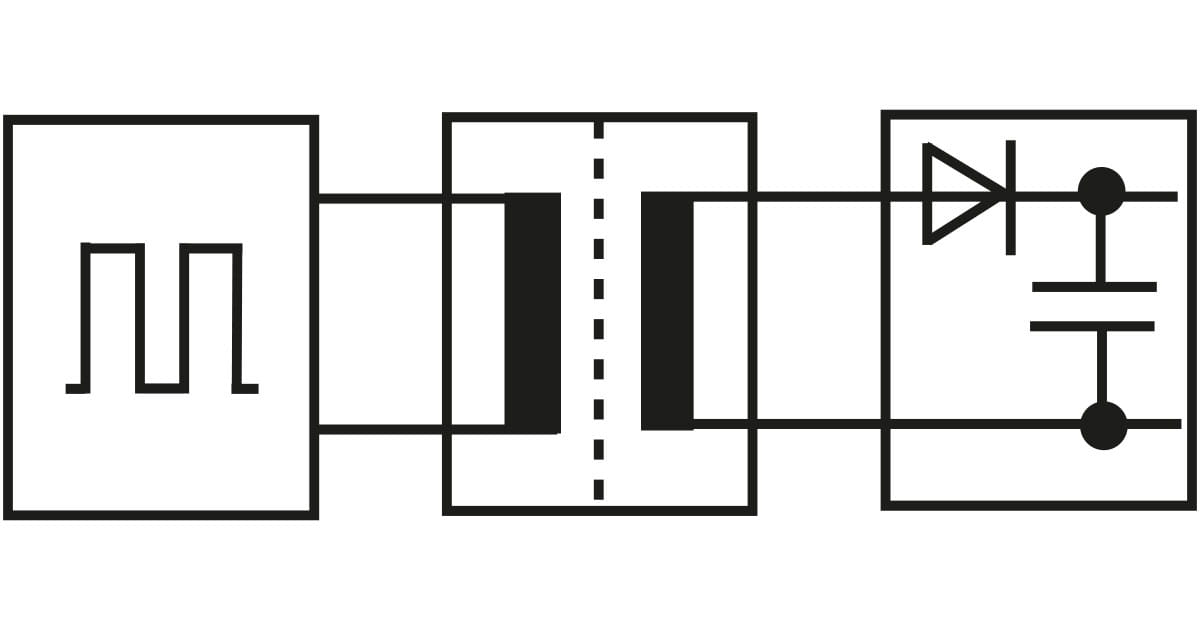

Signaloverføring med pulstransformator

Delcon benytter en pulstransformator for signaloverføring mellom primær- og sekundærsiden i releene. Pulstransformatoren gir en effektiv og stabil energioverføring, noe som gjør det mulig å benytte kraftige utgangskomponenter av høy kvalitet.

Sammenlignet med optokoblere, som ofte bruker lastsiden til forsyning av intern elektronikk, har pulstransformatoren flere fordeler:

Krypavstand på 8 mm som sikrer nødvendig isolasjon.
4 kV isolasjon for beskyttelse mot overspenninger.
Meget lav lekkstrøm, noe som øker påliteligheten.
Ingen krav til minimumslast, noe som gjør systemet fleksibelt.
Høy immunitet mot lasttransienter som beskytter ved raske strømendringer.
Høye laststrømmer uten at releets stabilitet påvirkes.
Høye dv/dt-verdier (lastintegral) som reduserer risikoen for feilaktige aktiveringer ved raske spenningsendringer.

Dette gjør Delcons pulstransformatorbaserte releer til et sikkert og stabilt valg i krevende applikasjoner.

Til- og fraslagsnivåer

Reléene har definerte tilslags- og fraslagspunkter. Tilslag skjer ved 2/3 av nominell spenning og fraslag skjer ved ½ av nominell spenning. Strømhysteresen innebærer at reléenes impedans endres ved tilslagspunktet og mindre strøm kreves for å holde reléet i aktivert stilling.

De to funksjonene over sikkerstiller en hysterese mellom til- og fraslagspunktet. Dette sikrer at man alltid har sikkert av- og påslag også i støyrike miljøer.

Pulstransformator

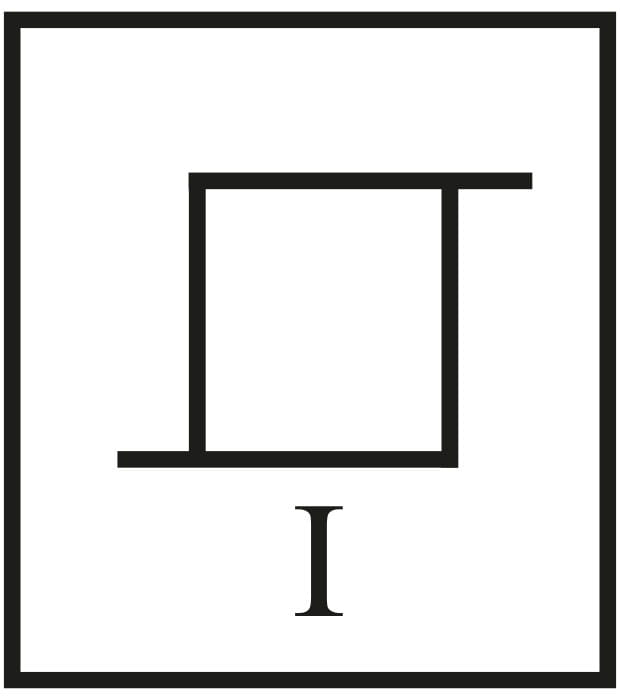

Strømhysterese

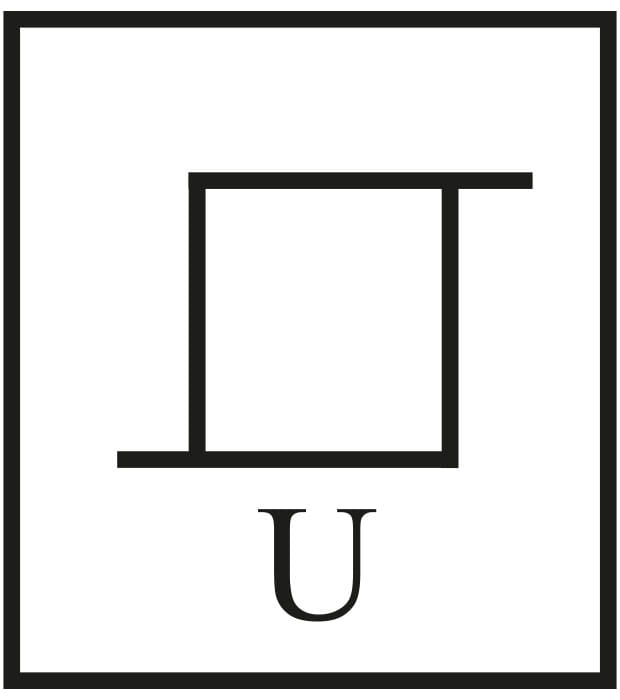

Spenningshysterese

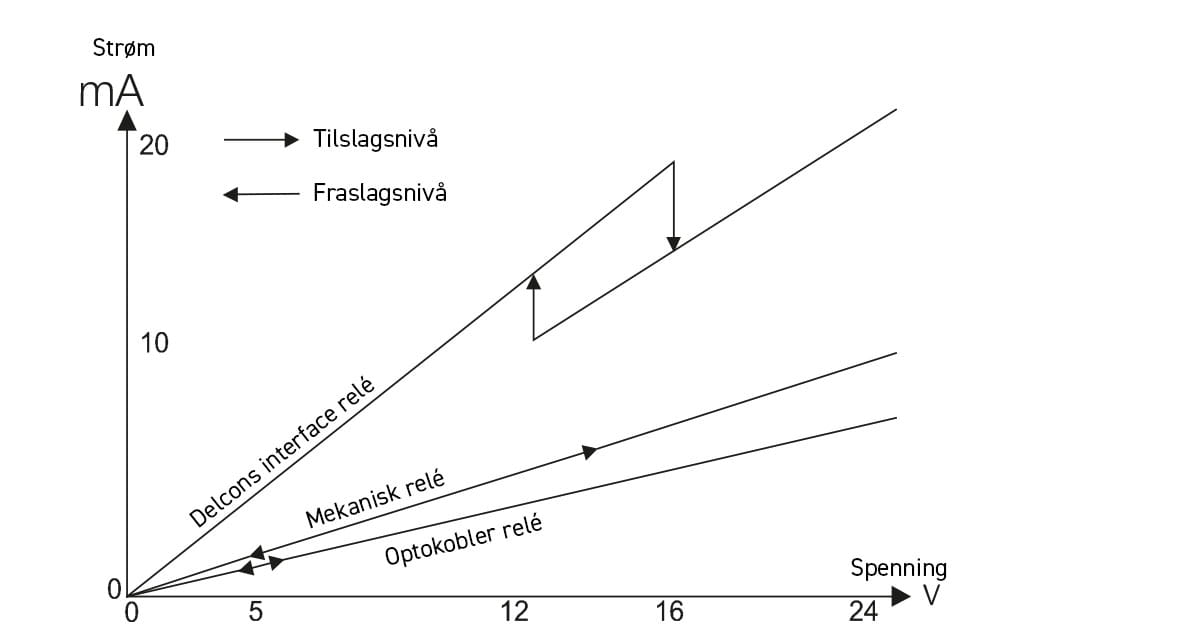

Hysterese

I grafen til venstre kan man lese til- og fraslagsnivåene (hysteresen) for Delcons interfacereleer sammenlignet med mekaniske releer og optokoblere.

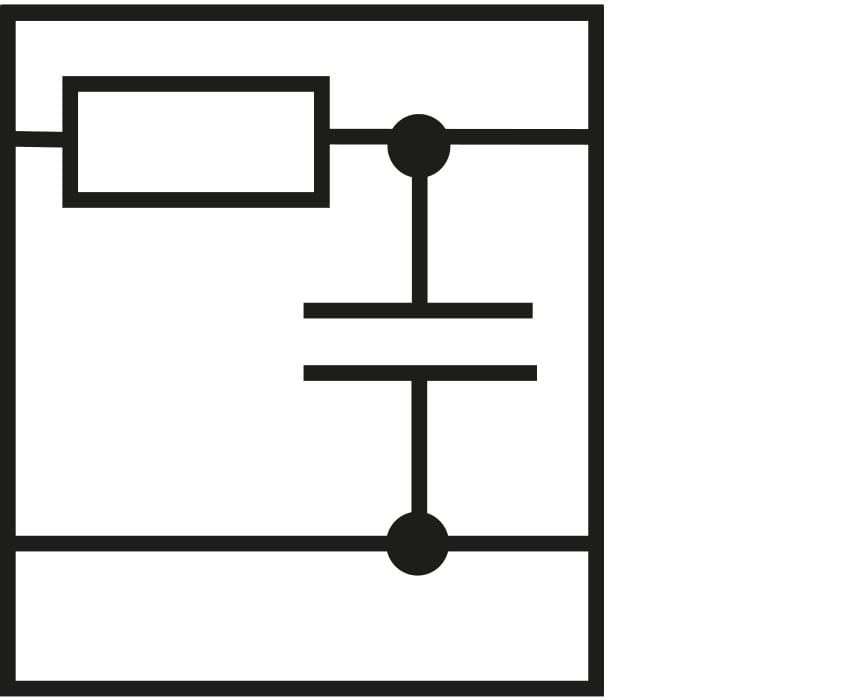

Transient beskyttelse

Transient beskyttelse
Reléene har innebygget beskyttelse mot transienter og EMI-forstyrrelser som kan oppstå på primærsiden.

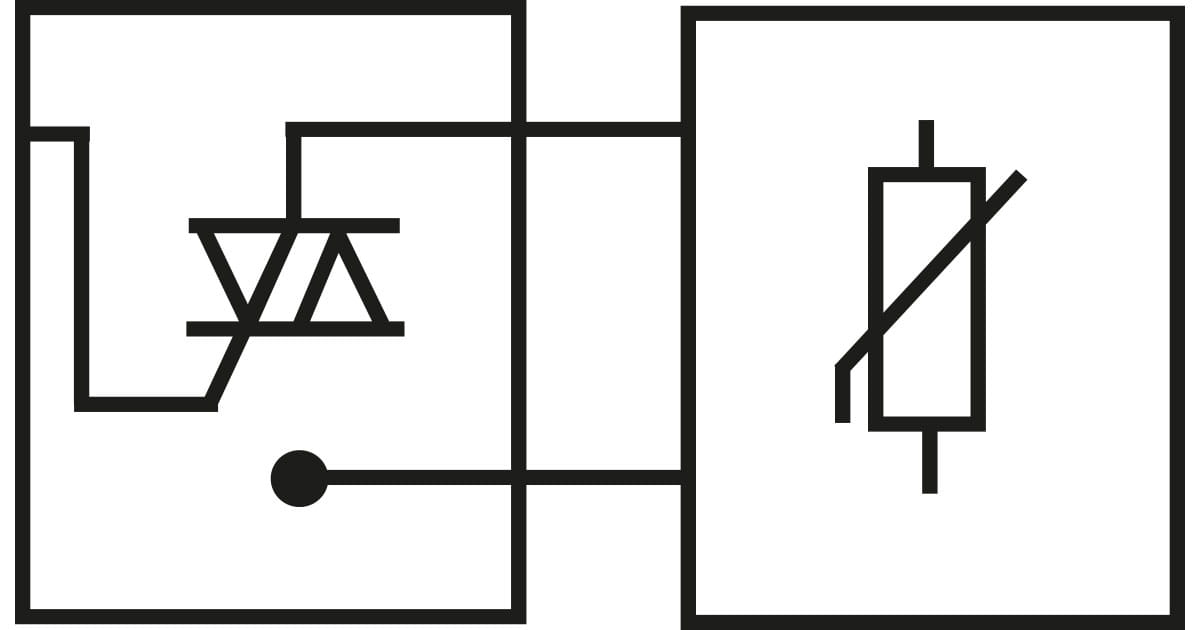

AC-utgang

Utgangshalvlederen i Delcons AC-releer er en Triac, som takket være pulstransformatorens kraftige signaloverføring, er mindre følsom for raske spenningsendringer (dv/dt) i lastspenningen. Dette gjør at Triacen unngår feilaktig aktivering, som ofte oppstår i mer følsomme komponenter.

Standardreléet SLO24TR har en lekkstrøm på kun 0,05 mA og er utstyrt med varistorbeskyttelse mot lasttransienter. Øvrige AC-releer fra Delcon inkluderer både varistor og RC-filter på sekundærsiden. Det kreves ingen minimumslast, og alle moduler har et bredt spenningsområde. Releene kan håndtere både resistive og induktive laster uten behov for å redusere laststrømmen.

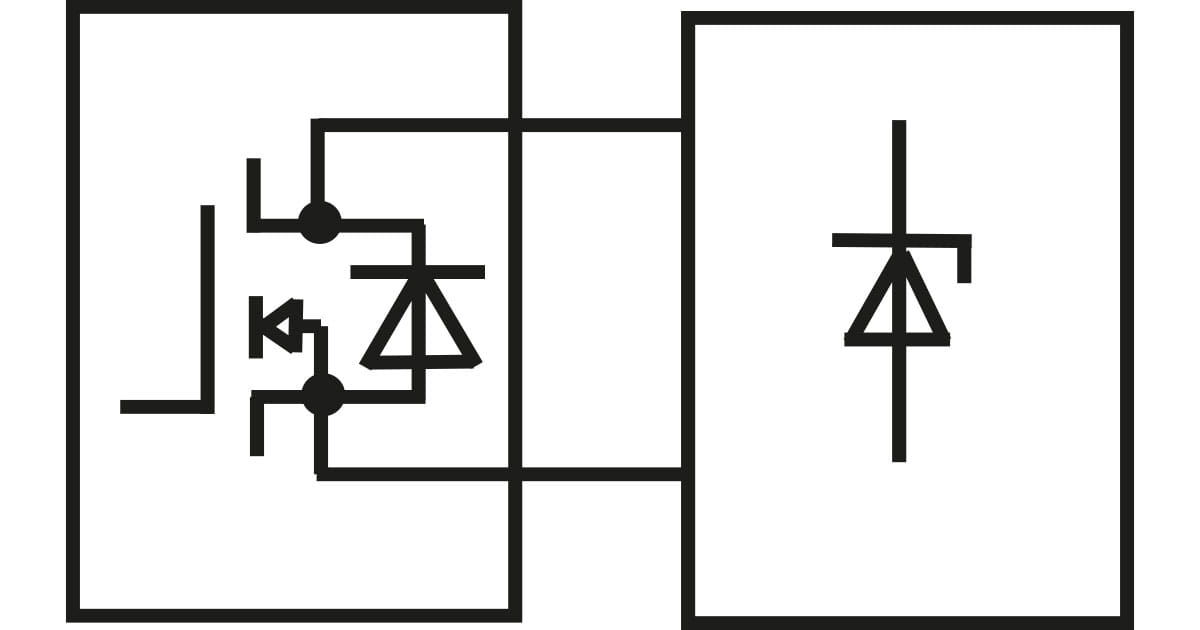

DC-utgang

Utgangshalvlederen i Delcons DC-releer er en Power Mosfet, som gir mulighet for håndtering av laststrømmer opptil 10 A, selv i et kompakt design. Transientbeskyttelsen består av en zenerdiode eller varistor, som eliminerer lekkstrøm helt.

Sammenlignet med mekaniske reléer har Delcons DC-releer minimal reduksjon av laststrøm ved induktive laster. Dette gjør dem til et pålitelig valg for applikasjoner med høye krav til stabilitet og ytelse.

Driftstemperatur og belastningskapasitet

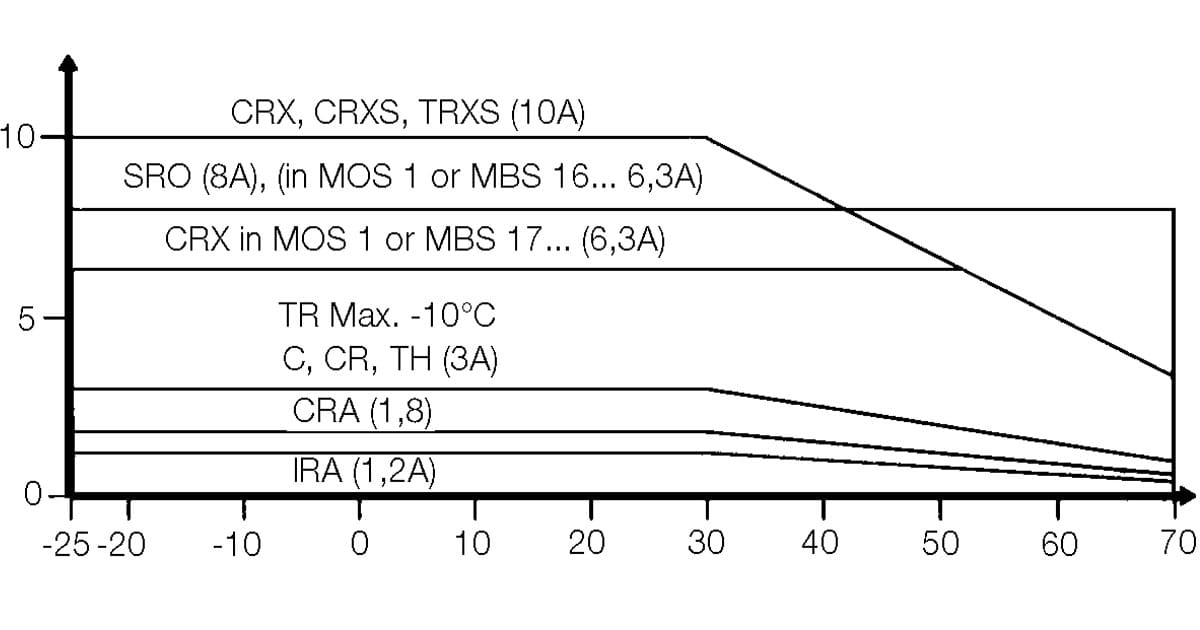

Utgangsmodulene fra Delcon har spesifikasjoner for driftstemperatur og belastning som sikrer optimal ytelse og levetid. Tillatt last reduseres lineært til 1/3 av nominell kapasitet ved omgivelsestemperaturer mellom +30 °C og +70 °C.

Når modulene monteres tett sammen, anbefales det at maksimal belastning over lengre tid ikke overstiger 50 %. Dette kan oppnås ved:

50 % belastning på alle moduler kontinuerlig
100 % belastning på halvparten av modulene
100 % belastning på alle moduler i halvparten av tiden

Disse begrensningene sikrer lengst mulig levetid for modulene. Hvis det opprettholdes en avstand på 12,5 mm mellom modulene, gjelder ikke disse restriksjonene.

Driftstemperatur utgangsmoduler

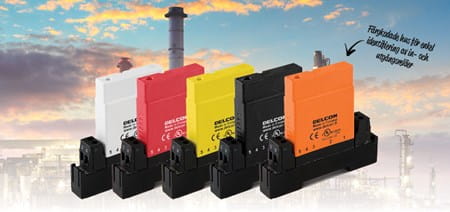

Fargekoding for rask identifisering

Delcons releer er fargekodet for enkel identifisering av modell og type:

Gul: Inngangsreleer for AC-spenning, Inngangsreleer for DC-spenning

Oransje: Inngangsreleer for AC-spenning to-ledergivere (lekkstrømmer)

Svart: Utgangsreleer for AC-spenning

Rød: Utgangsreleer for DC-spenning

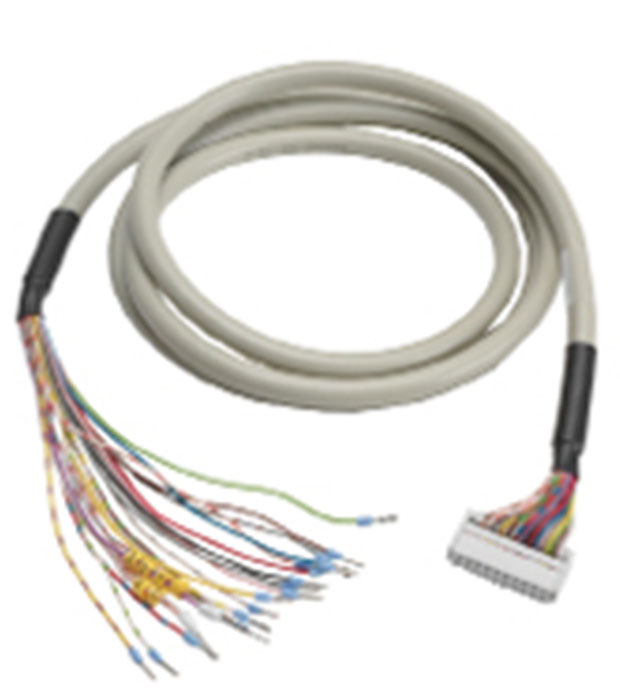

RETT KABLING FORENKLER INNKOBLING

Adapterkabel for alle PLS system. Kabelen passer utmerket i alle applikasjoner der adapter til I/O-kort eller PLS ikke finnes. Kabelen leveres i standard lengder og er fargekodet for enkel identifisering og tilkobling.

Praktiske bruksområder

Delcons interface-releer er fleksible og kan benyttes i en rekke industrielle applikasjoner. Inngangsreleene er kompatible med både NPN- og PNP-logikk, noe som gjør dem anvendelige i mange typer styringssystemer. Ved installasjoner der kraftkabler og signalkabler legges parallelt, anbefales bruk av CR-typen for å unngå kapasitiv krysstale som kan påvirke signalene.

For applikasjoner med to-ledergivere som genererer lekkstrøm, er det spesifikke modeller som anbefales. Til inngangsbruk kan man benytte SLI120CRP eller SLI230CRP, mens utgangsreleene SLOP120TR og SLOP230TR er gode alternativer.

Ved motorstyring er det viktig å velge riktig relé for å unngå skader fra tilbakegenerert spenning. For frem- og tilbakekjøring av AC-motorer er SLO24TRA et egnet valg, mens DC-motorer krever bruk av modellen LPS24.

I applikasjoner med høy induktiv belastning på 24 V DC anbefales bruk av reletypene SLO24CRA eller SLO24CRA4, da disse har økt transientimmunitet som sikrer stabil drift under krevende forhold.

I applikasjoner med høy induktiv belastning på 24 V DC anbefales bruk av reletypene SLO24CRA eller SLO24CRA4, da disse har økt transientimmunitet som sikrer stabil drift under krevende forhold. Hvis lasten er kraftig induktiv, anbefales det å benytte en ekstern transientbeskyttelse sammen med SLO24CR. Dersom transientbeskyttelse ikke kan monteres, kan reletypene SLO24CRA eller SLO24CRA5 være et godt alternativ, da disse har en arbeidsspenning opp til 350 V DC og høyere immunitet mot energirike lasttransienter. Ved bruk i induktive DC-laster bør man være oppmerksom på at maksimal nominell strøm reduseres noe.

Effektiv montering med relémoduler

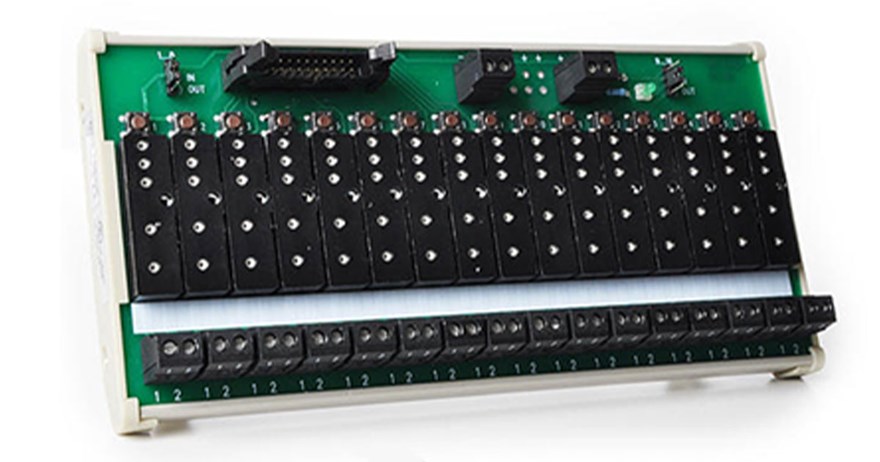

For å forenkle montasje og oppkobling tilbyr Delcon 8- og 16-kanals relémoduler som kan kobles direkte til styresystemer via flatkabel. Modulen er utstyrt med en testknapp for hver kanal, noe som gjør både feilsøking og idriftsettelse mer effektiv.

Relemodulene er fleksible i bruk. Med en enkel jumper kan de konfigureres for enten innganger, utganger eller en kombinasjon av begge. For større behov kan 8-kanals moduler enkelt utvides til 16 kanaler ved bruk av en flatkabel.

Tilkobling av inn- eller utgangskabler gjøres via en 2-polt klemme, og for felles lasking, for eksempel av minus, kan en 16-polt lask benyttes.

Delcon relémodul

Hvorfor velge Delcon?

Delcons statiske Interface releer tilbyr en kombinasjon av pålitelighet, fleksibilitet og lang levetid, som gjør dem godt egnet for krevende industrimiljøer. Med avanserte teknologier som pulstransformator, støyfiltrering og definerte til- og fraslagsnivåer kan disse releene sikre stabil drift og redusere risikoen for feil.

Releene er designet for ulike applikasjoner, fra motorstyring til håndtering av lange signalkabler og induktive laster. Ved å velge riktig modell, enten med eller uten transientbeskyttelse, kan brukere oppnå optimal ytelse i selv de mest utfordrende miljøene.

Gjennom en rekke spesialtilpasninger, som fargekoding for enkel identifisering og modulære løsninger for effektiv montasje, viser Delcon hvordan praktiske og tekniske detaljer kan forenkle arbeidet i felt. Med 10 års garanti som standard, gir produktene også trygghet i lang tid fremover.

Ønsker du mer informasjon om hvordan Delcons interface releer kan forbedre ditt system? Kontakt oss for rådgivning og hjelp til å finne riktig løsning.
