Lovato kontaktorer

Lovato Electric tilbyr ett komplett sortiment av minikontaktorer og standardkontaktorer samt ett bredt utvalg av tilbehør. Kontaktorer benyttes først og fremst for styring av motorer og varmelaster, men har også andre bruksområder. Lovato`s produksjon drives i egen regi, fra plastverktøy til ferdige produkter, noe som gir full kontroll på kvaliteten. Kontaktorene passerer dessuten gjennom 26 teststasjoner innen levering for å sikre funksjonen.

Kunnskap

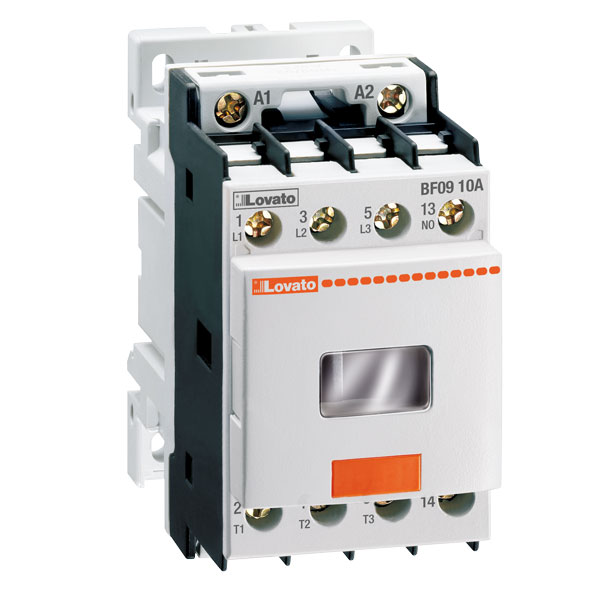

BF-serien har smarte løsninger!

Plassbesparende

Kun 45 mm bredde opp til 38 A / 18 KW,
55 mm opp til 95 A / 45 kW og 75 mm opp til 150 A / 75 kW

Spole med bredt arbeidsområde

BF...D kontaktorer er utrustet med en spole som takler 0,7…1,25 x Unon.
Egner seg i applikasjoner der spenningen varierer mye eks. elektrisk jernbane utstyr

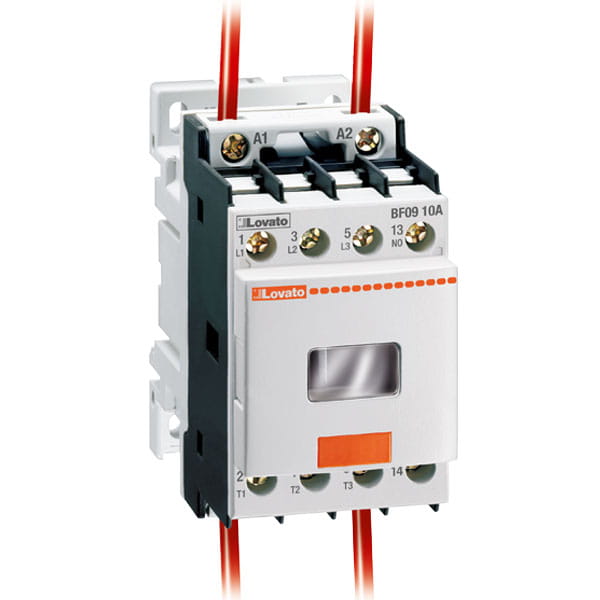

4 Spoletilkoblinger

Tilkobling av spolespenning kan skje på oversiden, undersiden eller en på hver side

Elektronisk spole

Kontaktorer fra 40 -150 A kan leveres med AC/DC spole eks 20-48 VAC /DC eller 100-250 VAC/DC

Innebygget transientfilter

BF09-BF38 med DC spole har innebygget transientfilter som standard

Laveffektspole

BF..L har en laveffektspole på 2,4 W som innebærer at de kan styres direkte fra f.eks. en PLS-utgang

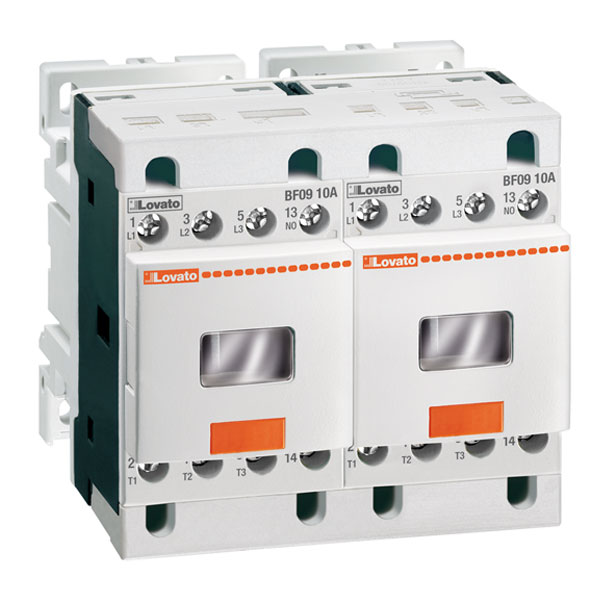

Startapparater

Montering og ledningskobling er meget enkelt og pålitelig.
Med det elektriske og mekaniske systemet gjør det enkelt og meget sikkert startapparat.

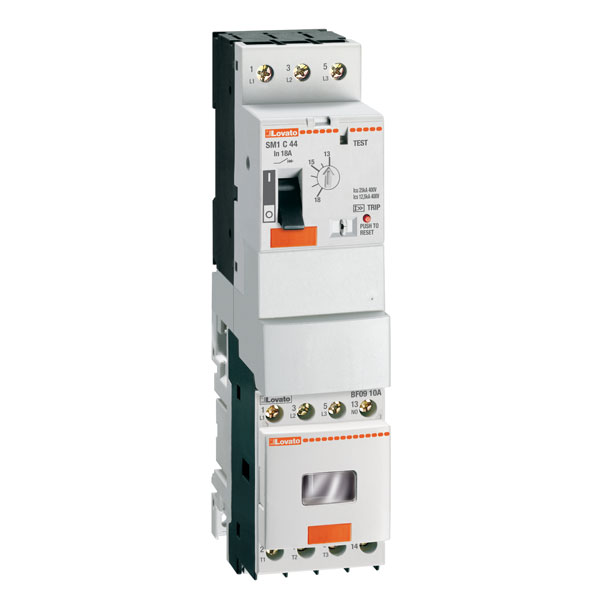

Frontbeskyttelse

Frontbeskyttelse for kontaktor og motorvernbryter gir beskyttelse for tilkoblingene

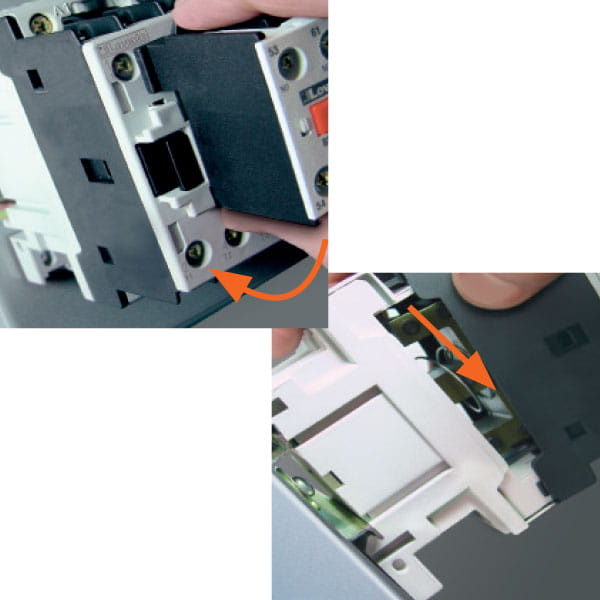

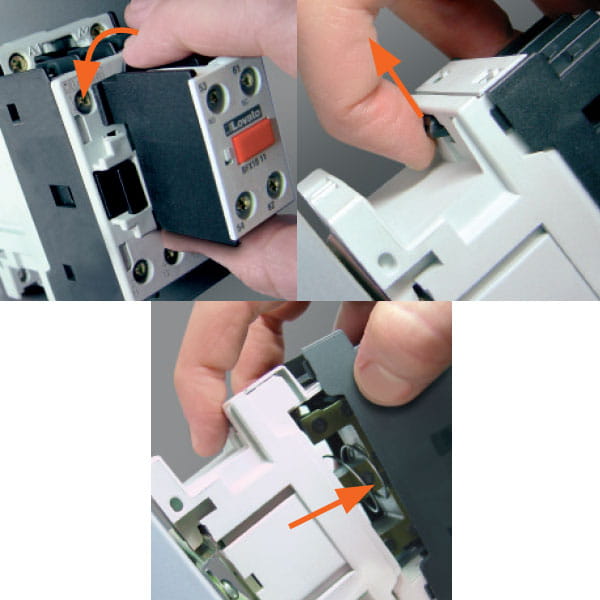

"Snepp på" montering

Montering og demontering av hjelpekontakter eller annet tilbehør, som spole for AC-modellen fra BF09-BF38, raskt og enkelt. Helt uten verktøy.

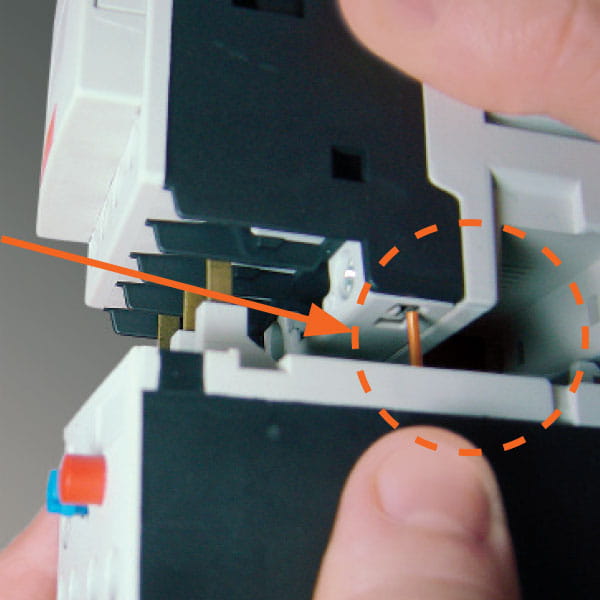

Enkel Motorvern link

Ved montering av motorvern på kontaktor blir hjelpekontakten på motorvernet samtidig linket til kontaktorens spole (klemme 95 til A2). Komplett montering er da enkelt gjort med spolespenning på klemme A1 og klemme 96.

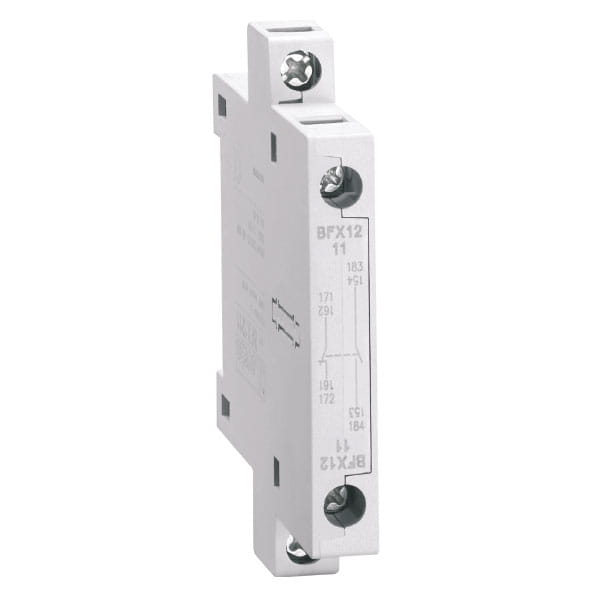

Mekanisk forrigling

Mindre kontaktorer BF09-BF25 kan forrigles mot større kontaktorer eks. BF26-BF38. Artikkel BFX5001 har 2 NC som i tillegg forrigler elektrisk.

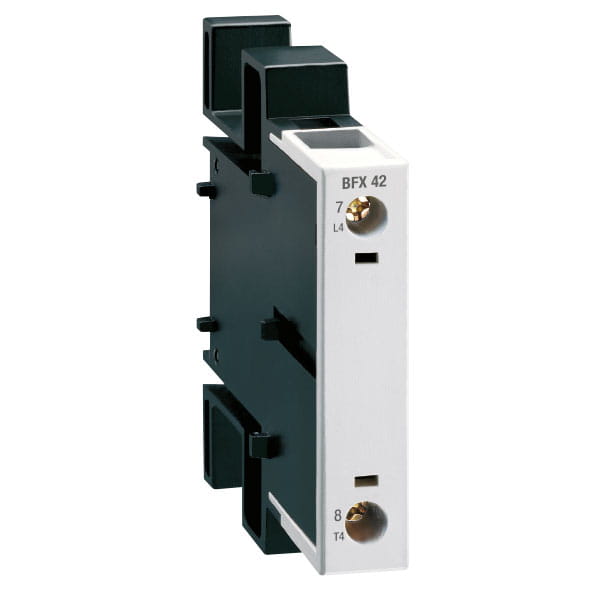

Sidemontert 4de pol

For BF26-BF38 45 A og 56 A modellene kan en sidemontert 4de pol monteres på den 3-polte kontaktoren. Dette gir stor fleksibilitet og enklere lagerhold.

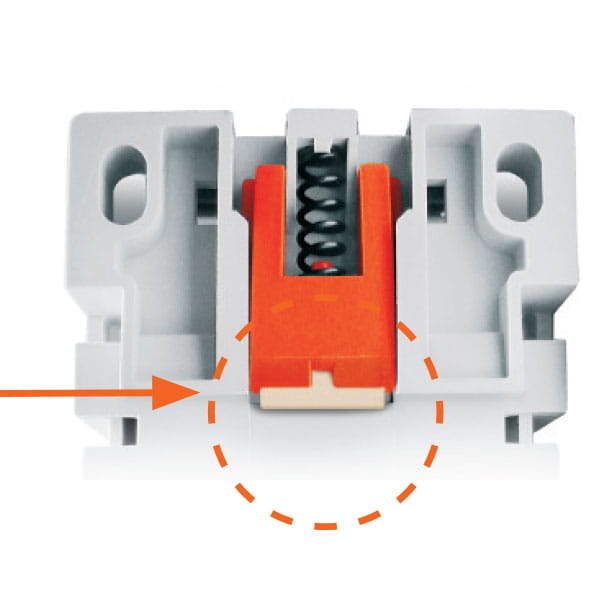

Gummikledd DIN-skinne feste

Dette festet forhindrer kontaktoren å gli sideveis til og med hvis det er toleranse forskjeller på DIN-skinnen eller vertikal montering.

35 mm DIN-skinne montering

Av eller påmontering av kontaktoren på DIN-skinnen skjer helt uten verktøy. Trykk med hånden på kontaktoren.

IP20 berøringssikkerhet

Fleksible tilkoblinger

Tilkoblingene klarer alle typer av kabler, en-leder, fler-leder ihht. AWG standard og alle typer kabelsko.

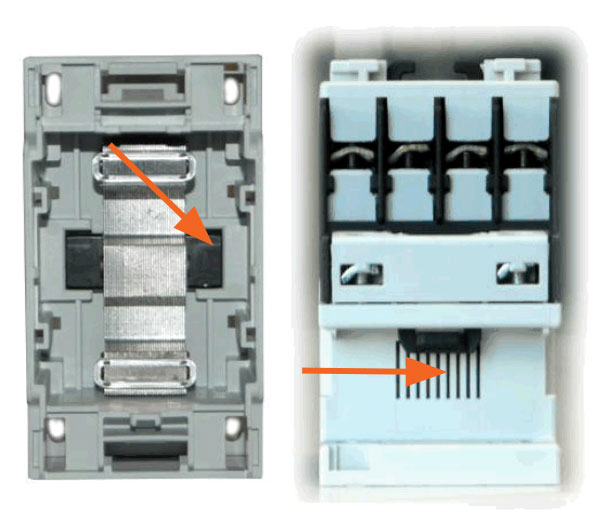

Brumfri

Selvrensende kontakter

Med dobbel "skrapning" og oscillerende effekt.

Kontaktor

Behovet for å elektrisk fjernstyre større effekter, oftest 3-fase asynkronmotorer alternativt ett varmeelement ga opphav til konstruksjonen av kontaktoren. Kontaktoren kan sammenlignes med en 3 polt bryter, som styres ved hjelp av en magnetspole. Når spolen spenningsettes slutter kontaktene og slipper når spenningen forsvinner. På denne måten kan man nå med en kontaktor starte og stoppe motorer, varmelement, belysning eller lignende ved hjelp av et stort antall mekaniske eller elektriske sensorer som f. eks trykknapper, termostater, tidsreleer, fotoceller og endebrytere.

Å velge rett! 3 hovedspørsmål må besvares:

Type last? Eks. Asynkronmotor (AC-3) Varmeelement (AC-1)
Lastens effekt?
Styrespenning på spolen?

Til kontaktoren finnes det en rekke ulike tilbehør:

Hjelpekontakt – benyttes i styrestrømskretser til eks. forriglinger, holdekretser, alarmsignal eller lignende.S
Støybeskyttelse – kobles i parallell over spolen for å beskytte den kontakten som manøvrerer spolen.
Mekanisk forrigling – benyttes for sikker drift ved frem/tilbake koblinger da to kontaktorer kobles sammen.

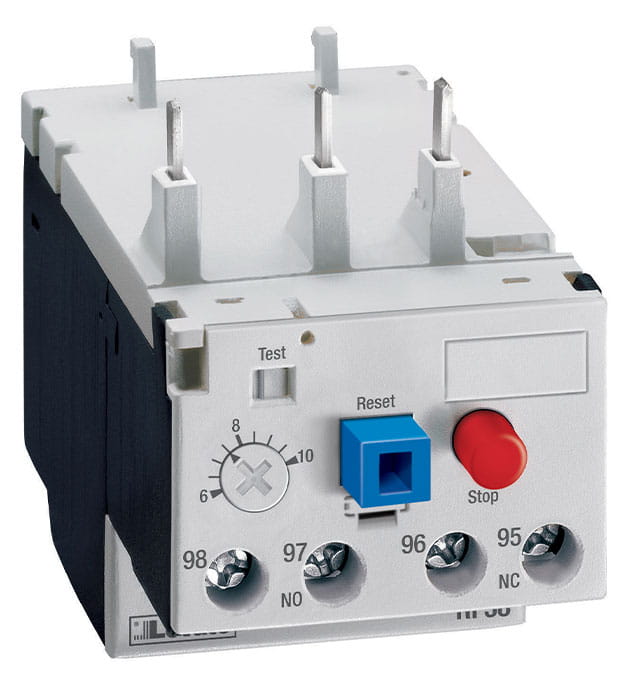

Motorvern

Et motorvern benyttes i første rekke for å beskytte en 3-fase asynkronmotor mot overlast, og monteres direkte på kontraktorens underside.

Den termiske beskyttelsen (bimetallet) kan justeres mekanisk og skal stilles inn på den samme verdien som motorens merkestrøm. Ved overlast kommer bimetallet å bøye seg og påvirke de hjelpekontakter (1 stk NC kontakt 95-96, 1 stk. NO kontakt 97-98) som er på motorvernet.

Det er selve kontaktoren som da må ta seg av utkoblingen av spenningen til motoren da man kobler inn motorvernets NC kontakt i serie med kontaktorens spole. NO kontakten benyttes ofte for å gi signal at motorvernet har løst ut. For å resette motorvernet trykker man manuelt på resettknappen alternativt setter den i autoresett. Motorvernet resetter seg selv så snart bimetallet har kjølnet seg ned. For å beskytte kablene ved eventuell kortsluting kreves en sikring.

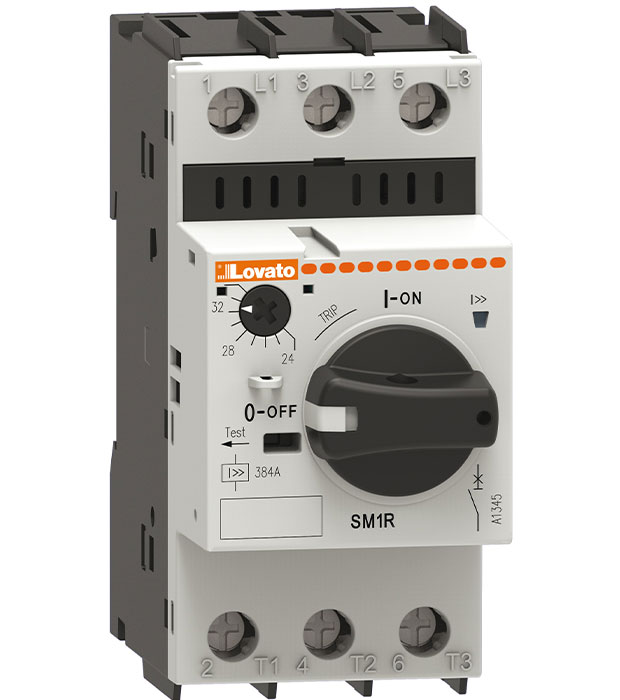

Motorvernbryter

En motorvernbryter brukes primært til å beskytte en 3-fase asynkronmotor mot overbelastning og monteres vanligvis foran kontaktoren. Den kombinerer både termisk og magnetisk beskyttelse, der den termiske beskyttelsen (overlast) kan justeres mekanisk for å samsvare med motorens merkestrøm. I tillegg beskytter motorvernbryteren både motoren mot overbelastning og kablene mot kortslutning, og kobler automatisk fra lasten ved overbelastning eller kortslutning via tre hovedkontakter.

Til motorvernbryteren finnes den en rekke tilbehør:

Hjelpekontakt – benyttes i styrestrømskretser til forriglinger, holdekretser, alarmsignaler eller lignende.U
Underspenningsutløser – forhindrer at tilkoblet last starter automatisk etter et nettutfall.
Shuntutløser – benyttes for å fjernutløse en motorvernbryter gjennom å sette spenning på shuntutløseren.
