Lær deg mer om nettfilter
På OEM Automatic tilbyr vi et omfattende sortiment av nettfiltre. Her har vi samlet all vår kunnskap og informasjon for deg som ønsker å lære mer eller fordype deg i emnet. Vi forklarer blant annet hvordan et nettfilter fungerer, dets formål med å beskytte mot ulike typer forstyrrelser, og hva du bør vurdere ved valg av nettfilter til din applikasjon.
Kunnskap

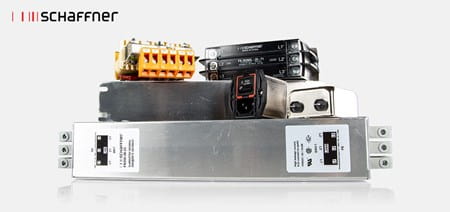

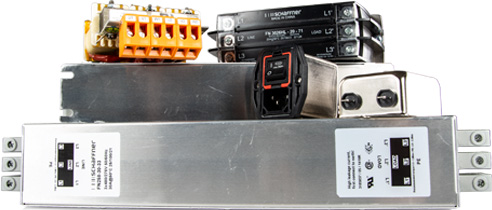

Hva er et nettfilter og hvordan fungerer det?

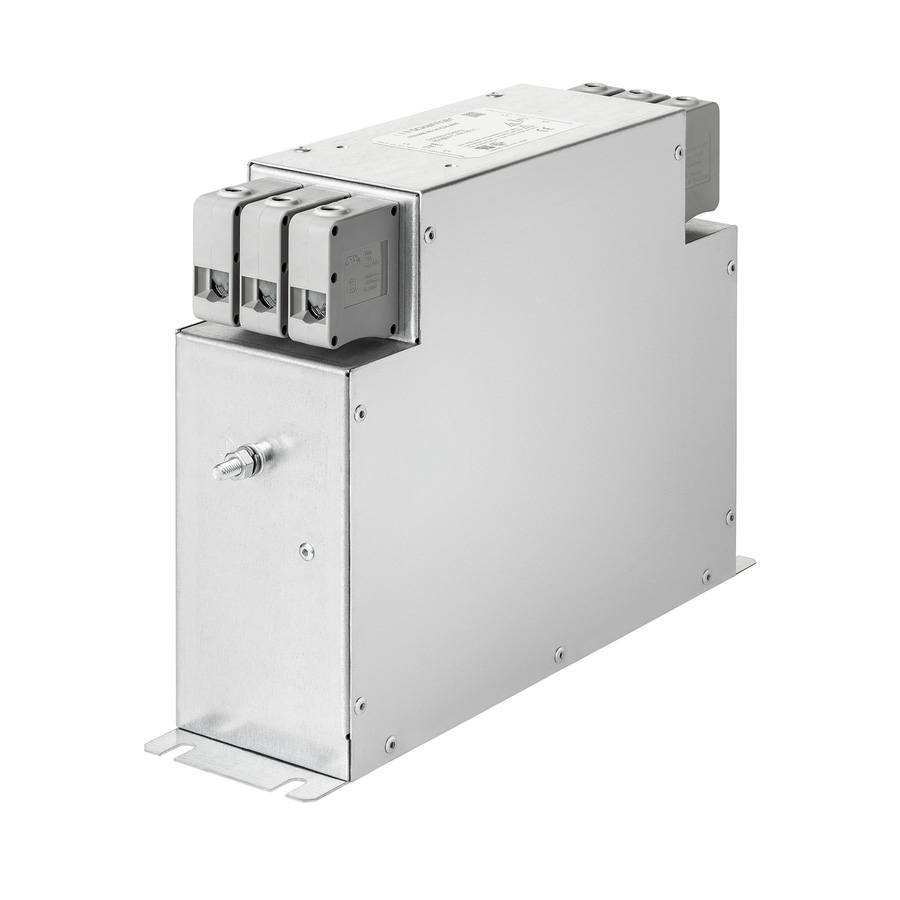

Et nettfilter har som oppgave å beskytte tilkoblede apparater mot forstyrrelser, samtidig som det beskytter andre apparater mot forstyrrelser som genereres av den egne enheten. Et nettfilter består av flere kondensatorer og en eller to induktanser.
Filtrene er bygget opp av to ulike typer kondensatorer, X-kondensatorer som er koblet mellom fase-fase (N) og Y-kondensatorer som er koblet mellom fase (N) og jord. De fleste nettfiltrene fra Schaffner inneholder også en motstand (R) i kretsen. Denne motstanden bidrar ikke til dempingen av filteret, men fungerer som et utladningsmotstand for kondensatorene når filteret blir spenningsløst.

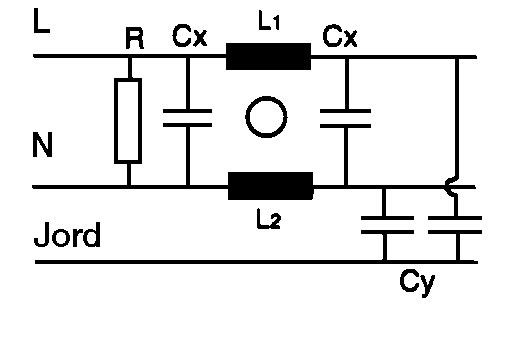

Kretsskjema for et nettfilter med en induktans, også kalt et enkelttrinnsfilter.
EMI-forstyrrelser
EMI står for "Electro Magnetic Interference" eller "elektromagnetiske forstyrrelser". Dette er forstyrrelser som forårsakes av en elektronisk enhet og som kan påvirke funksjonen til andre elektroniske enheter. Elektromagnetiske forstyrrelser kan ha svært negativ innvirkning på en applikasjon, med svekket ytelse og funksjonalitet som resultat.
Slik sprer EMI-forstyrrelser seg
EMI-forstyrrelser kan spre seg på to måter:
- Ledningsbårne forstyrrelser, som føres via nettets strøm- og datakabler.
- Strålte forstyrrelser, som oppstår ved forstyrrelseskilden (elektrisk utstyr) og sprer seg som et elektromagnetisk felt i luften fra kilden til andre eller egne objekter som kabler med mer.
Strålte og ledningsbårne forstyrrelser er ikke to separate problemer, men henger ofte sammen og kan påvirke hverandres effekter. Ledningsbårne forstyrrelser kan føre til strålte forstyrrelser når kabelen fungerer som en sendeantenne for EMI. Kabler kan også fungere som mottakere av EMI – jo lengre kabel, desto sterkere forstyrrelser. Den utstrålte forstyrrelsen fra kabelen kan treffe en annen ledning, som tar inn forstyrrelsen og sprer den videre i kabelsystemet.
Slik sprer EMI-forstyrrelser seg
EMI-forstyrrelser kan spre seg på to måter: enten som ledningsbårne forstyrrelser, som føres via nettets strøm- og datakabler, eller som strålte forstyrrelser, som oppstår ved forstyrrelseskilden (elektrisk utstyr) og sprer seg som et elektromagnetisk felt i luften fra kilden til andre eller egne objekter som kabler med mer.
Strålte forstyrrelser og ledningsbårne forstyrrelser er ikke to separate problemer, men henger ofte sammen og kan forsterke hverandres effekter. Ledningsbårne forstyrrelser kan gi opphav til strålte forstyrrelser når kabelen fungerer som en antenne, altså en sendeantenne for EMI. Kabler kan også fungere som mottakere av EMI – jo lengre kabel, desto sterkere forstyrrelser. Den utstrålte forstyrrelsen fra kabelen kan treffe en annen ledning, som tar inn forstyrrelsen og sprer den videre i kabelsystemet.
Hva er EMC?
EMC står for "Electromagnetic Compatibility," også kalt "elektromagnetisk kompatibilitet," og måler hvor godt elektroniske enheter og systemer kan fungere i nærvær av EMI-forstyrrelser.
LEDNINGSBÅRNE FORSTYRRELSER
Det finnes to typer ledningsbårne forstyrrelser: asymmetriske og symmetriske forstyrrelser. Et nettfilter må kunne dempe begge typer forstyrrelser. I det vedlagte databladet for hvert enkelt nettfilter finner du dempingsdiagram som viser hvor effektivt filtrene demper asymmetriske og symmetriske forstyrrelser.
SYMMETRISKE FORSTYRRELSER

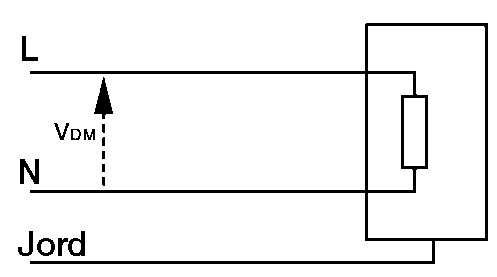

Symmetriske forstyrrelser skaper en forstyrrelsesspenning mellom nettets ledere, fra fase til fase (N), uavhengig av jord. Strømmen flyter gjennom én fase og returnerer i en annen fase (N), se illustrasjon.
ASYMMETRISKE FORSTYRRELSER

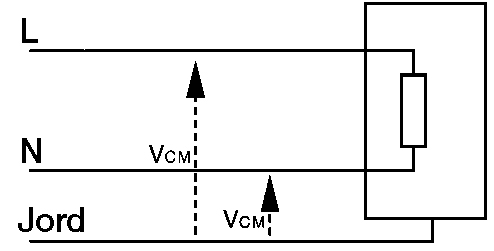

Asymmetriske forstyrrelser skaper en forstyrrelsesspenning mellom hver fase (N) og jord. Strømmen flyter fra forstyrrelseskilden via jord (ofte gjennom en kapasitans koblet til jord) og tilbake til fasene (N), se illustrasjon.
Velg riktig nettfilter
I vårt sortiment tilbyr vi et bredt utvalg av nettfiltre, og det kan av og til være utfordrende å finne det rette. Nedenfor har vi satt sammen tre steg som kan hjelpe deg med å gjøre et godt valg:
Spenning:
Hva er maksimal tilkoblet spenning? 1-fase, 2-fase eller 3-fase med N?
Maksimal strøm:
Velg et filter som er tilpasset den maksimale strømmen i applikasjonen.
Demping:
Har du informasjon om hvor kraftige forstyrrelsene er og hvilke frekvenser forstyrrelsene oppstår i? Hvilke produkter i applikasjonen genererer forstyrrelsene?
EMC-målinger og valg av nettfilter
For å få nøyaktige verdier for forstyrrelsesnivåer og sikre at det valgte nettfilteret oppfyller EMC-direktivet, må anlegget/maskinen måles. Dette utføres vanligvis av et EMC-laboratorium. Ved å studere dempekurvene kan man identifisere hvilke nettfiltre som gir best demping ved de aktuelle "problemfrekvensene" og hvor effektiv dempingen er over hele frekvensområdet. Valget av nettfilter bestemmes av de målte forstyrrelsesnivåene for objektet. Lave forstyrrelsesnivåer kan ofte håndteres med et enstegsfilter (for eksempel FN2010 eller FN2020), mens kraftigere forstyrrelsesnivåer krever et tostegsfilter (for eksempel FN2060 eller FN2070).
Det anbefales å ta med ulike nettfiltre til målingen og eksperimentere seg frem til et godkjent resultat. Det er produsentens ansvar å følge EMC-direktivet og sikre at apparater/maskiner overholder gjeldende standarder. Målet med EMC er å bidra til trygge og pålitelige produkter.
Strøm
Maksimal strøm er oppgitt ved +40 °C, med mindre annet er angitt under tekniske data. Ved høyere temperaturer må maksimal strøm (Inom) reduseres.
Spenning
Maksimal tilkoblet spenning er oppgitt under tekniske data. De nettfiltrene som presenteres her, kan også tilkobles DC-spenning. Imidlertid bør den nominelle strømmen reduseres med 10–20 % for å unngå at ringkjernen mettes.
Lekkasjestrøm
De fleste nettfiltre har kondensatorer koblet til jord (Y), noe som fører til en lekkasjestrøm. Hvis en jordfeilbryter brukes, bør du kontrollere at den totale lekkasjestrømmen ikke overskrider jordfeilbryterens innstilte verdi. Lekkasjestrømmen er oppgitt under tekniske data for hver serie.
Installasjon
Inngangsfiltre, for eksempel i et elektrisk skap, bør monteres så nær de innkommende kablene som mulig for å hindre høyfrekvente forstyrrelser fra å passere utenfor nettfilteret. Sørg for at nettfilterets kapsling har god kontakt med jord. Fjern lakk og maling fra skapet før installasjon. Unngå å legge filtrerte kabler sammen med ufiltrerte kabler, da forstyrrelsesenergien kan passere nettfilteret via begge kabeltypene, noe som kraftig reduserer dempingen. Nettfiltre som er beregnet for å dempe forstyrrelser fra en frekvensomformer, bør monteres så nær støykilden som mulig.
Godkjenninger
Alle nettfiltre i vårt sortiment har UL-, CSA- og Semko-godkjenninger, eller alternativt VDE-godkjenninger. Disse godkjenningene fungerer som kvalitetsmål og sikrer en trygg produktløsning for brukeren og applikasjonen. Nettfilteret regnes som en passiv komponent og skal ikke CE-merkes. Nettfilteret har som oppgave å bidra til at apparatet/maskinen blir EMC-godkjent (en del av CE-godkjenningen). EG-erklæring (EC Declaration of Conformity) om samsvar med lavspenningsdirektivet (LVD) er tilgjengelig på forespørsel.KONVERTERING AV ELDRE NETTFILTER FRA SCHAFFNER
Schaffners eldre serier kan i mange tilfeller erstattes av nyere serier. Det kan imidlertid være forskjeller, og vi anbefaler å sammenligne dempekurver, fysiske mål og hulltaking før du bytter serie.
| ELDRE SERIE | KAN ERSTATTES AV (SE TEKST OVENFOR) | FILTERTYPE |
|---|---|---|
| FN610 |
FN2010 |
1-fasefilter |
| FN660 |
FN2060 |
1-fasefilter |
| FN670 |
FN2070 | 1-fasefilter |
| FN258 |
FN3287/FN3288 |
3-fasefilter |
| FN322 |
FN9222 |
Apparatinntak |
